bati de chargeur same saturno

Message par bouba81 le 9/1/2018, 22:45

bonjour,
je viens d acheter un chargeur,que je dois monter sur mon same saturno!!
quelqu'un saurait comment fixer le chargeur....
je dois adapter l'ancien bati mais je ne sais ou le fixer!!!
merci d'avance!!

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 21/1/2018, 18:19

toc toc personne ne saurait comment fixer le bati du chargeur sur mon same saturno???

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par Cambouis le 21/1/2018, 22:06

Bonsoir

Si je comprend ton bâti n'est pas fait pour le saturno
Il te faut le visser dans les taraudages de chaque côté de la cloche d'embrayage, tu rejoint les trompettes à l'arrière avec du fer en U et à l'avant les fixations du porte masse.Tous ça avec de la bonne ferraille bien soudé.
D'autre membre vont te donner des idées.

A+
avatar
Cambouis
Résident permanent

Nombre de messages : 239
Localisation : Les coteaux du Tarn et Garonne
Age : 37
Tracteurs : Nuffield 460
Date d'inscription : 21/08/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par pierred81 le 21/1/2018, 22:51

Bonsoir,
Si tu met des photos on pourrait mieux t'aider et si tu n'est pas loin de Lombers je peut venir te conseiller.
A+ Pierre

pierred81
Résident permanent

Nombre de messages : 367
Localisation : Lombers 81
Date d'inscription : 31/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 21/1/2018, 22:59

bonsoir,
merci "Cambouis'et Pierred81
là je ne vais pas pouvoir mettre les photos...mais si je comprendsjedois allerfixer a l'arieresur l'etrier du pount ariere???
moi je suis a st urcisse vers salvagnac....je ne sais si Lombers est loin ou pas....

ABientot!!!!

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par pierred81 le 22/1/2018, 06:12

Bonjour Bouba 81;
Certain chargeur se fixe sur le train arrière+cloche d'embrayage et train avant et d'autres juste train avant + embrayage....d'autres encore ont les fixations "ventrales"....
Si tu peut pas faire des photos, indique au moins la marque et modèle du chargeur.
St Urcisse environ 60 Kms un peu loin pour un visu

pierred81
Résident permanent

Nombre de messages : 367
Localisation : Lombers 81
Date d'inscription : 31/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par vlrd56 le 24/1/2018, 20:59

Bonjour,je te prends ce week-end des photos en détail du mien
avatar
vlrd56
Résident permanent

Nombre de messages : 630
Localisation : honfleur (14)
Age : 57
Tracteurs : Same Corsaro,MF 135,Agria 4800
Date d'inscription : 03/12/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 25/1/2018, 22:07

bonjour a tous....
ce week end je prends en photos mon tracteur ainsi le chargeur.....demonte...

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 19:51

bonjour....
mon saturo.....

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 19:53



bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 19:54



bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 19:55



bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 19:59



bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 20:04

et maintenant le support et l'ancien bati du chargeur....
le cercle en bleu : fixation du chargeur
le cercle en blanc : fixation du verin


bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 20:06

vue du dessus....


bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 20:08

vue de face.....


bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 27/1/2018, 20:20

quelques photos....
maintenant comment modifier la bati pour l'adapter sur mon saturno.....
au niveau de l'embrayage et des etriers arriere.....

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par pierred81 le 27/1/2018, 20:57

Bonsoir,
Vu les montants, c'est un petit chargeur non?
Donc je présenterais le chargeur à sa position sur le tracteur pour voir les possibilités de fixations :
1: Arrière sur les perçages des photos 4 et 3.
2: A l'avant je déposerais le support de masses pour y fixer l'attache des renforts des bras arrières..
3: Sur les supports je découperais les parties ajoutées (noire) sur les parties d'origine (rouge).
4: Je confectionnerais des pièces sur mesure pour relier tracteur/supports.
5: je confectionnerais deux tirant (renforts) pour relier les attaches avants aux supports arrières.
Si possible il est souhaitables d'ajouter une "poutre" inférieure qui relie les deux supports arrière. Mais difficile sur ce 4 roues! Trop bas.
Ces quelques lignes ne remplaceront pas une étude devant le chantier Wink
Il te faut bien regarder le débattement de la fourche et prévoir de la "faire piquer " un petit peu, y a-t'il un vérin de dévers du godet?
Bon courage. Pierre.


Dernière édition par pierred81 le 28/1/2018, 08:12, édité 1 fois

pierred81
Résident permanent

Nombre de messages : 367
Localisation : Lombers 81
Date d'inscription : 31/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 28/1/2018, 00:23

bonsoir Pierre,
oui le chargeur n'est pas tres gros!!!
l'attache verins peut etre fixer sur le support de masses??? plutot que le deposer???
tu mets de bien regarder le debatement de la fourche et prevoir de la "faire piquer"???
je ne comprends pas....un peu plus d'explicationsss....
et oui il y a un verin de devers pour le godet....
merci encore

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par Feub le 28/1/2018, 00:25

Bonsoir,

Je confirmes ce que dis Pierre, et je vais insister sur un point qu'il évoque: Il faut monter ton bâti sur le chargeur et présenter le tout sur ton tracteur, perso j'ai fais un bâti pour un chargeur Jouannet sur mon IH 744, et c'est en le présentant sur le tracteur que je me suis rendu compte qu'une partie était en fait très très proche des roues avant! J'ai un deux roues motrices, donc les 'petites' roues avant passaient, si j'avais eu un 4RM je pouvais revendre le chargeur direct! :siffle: Car en braquant à fond + pont avant en oscillation maximum, y restait à peine de quoi passer les doigts entre le chargeur et le pneu!

Et je penses aussi qu'il faut virer toutes les parties 'noires', qui vont surement ne correspondre à rien, en plus ça ne me parait pas très solide ces pièces! Et il faut faire du solide car les efforts avec un chargeur sont énormes, on recommande d'aller aux trompettes de pont arrière, car il y a eu des tracteurs dont la boite ou la cloche d'embrayage cassaient à cause des efforts dus au chargeur!



avatar
Feub
Grand fan du forum

Nombre de messages : 3097
Localisation : Saint Jean la Bussière (69)
Tracteurs : IH 744 de 1978 + chariot élévateur Matral et Motostandard 1017d
Date d'inscription : 08/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par pierred81 le 28/1/2018, 08:09

Bonjour Bouba81,
Tu peut déposer le porte masse, confectionner ton support (vérins et renforts) en prévoyant des vis plus longues pour refixer le support de masses..

Comme dit Feub si tu présente pas la fourche avant toute modifications tu pourrait avoir de mauvaises surprises...
Si tu peut confectionner un élément qui relie l'attache des tirants arrière (ph 5) à fixation (ph 3) et (ph 4) il est certain que cela sera plus solide.
A+ Pierre.

pierred81
Résident permanent

Nombre de messages : 367
Localisation : Lombers 81
Date d'inscription : 31/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par pierred81 le 28/1/2018, 08:23

@bouba81 a écrit:bonsoir Pierre,
oui le chargeur n'est pas tres gros!!!
l'attache verins Attache des tirants de renforts arrière peut etre fixer sur le support de masses??? plutot que le deposer??? Possible oui si il est solide!
tu mets de bien regarder le debatement de la fourche et prevoir de la "faire piquer"??? oui, si tu veut faire du ramassage et que l’arrière de la fourche touche le sol avant le bout des dents tu est mal!
je ne comprends pas....un peu plus d'explicationsss.... Et comme dit Feud regarde bien le débattement des roues!
et oui il y a un verin de devers pour le godet....Parfait, au montage tu laisse les dents à plat au sol et tu contrôle ta position du châssis pour qu'il y ait une "marge" à la course du vérin pour "piquer".
merci encore

pierred81
Résident permanent

Nombre de messages : 367
Localisation : Lombers 81
Date d'inscription : 31/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par vlrd56 le 28/1/2018, 21:06

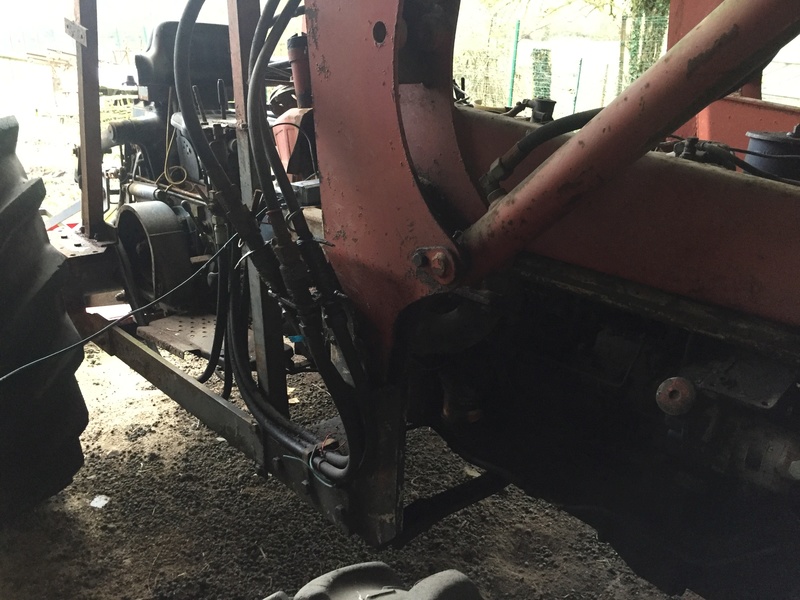

Bonjour,voici les points de fixations sur le Corsaro à titre indicatif





avatar
vlrd56
Résident permanent

Nombre de messages : 630
Localisation : honfleur (14)
Age : 57
Tracteurs : Same Corsaro,MF 135,Agria 4800
Date d'inscription : 03/12/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par pierred81 le 28/1/2018, 21:22

Merci vlrd56,
Avec photos notre amis comprendra mieux...
A+ Pierre.

pierred81
Résident permanent

Nombre de messages : 367
Localisation : Lombers 81
Date d'inscription : 31/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par bouba81 le 29/1/2018, 18:41

Merci vlrd56 pour tes photos!!!
pour les fixations au niveau de l'embrayage c'est toi qui les a faites???
idem pour les fixations arriere....????
Sinon quelle epaisseur de feraille me conseillez vous???
merci beaucoup

bouba81
Membre assidu

Nombre de messages : 46
Localisation : TARN
Age : 42
Tracteurs : Same Saturno 80
Date d'inscription : 17/11/2015

Voir le profil de l'utilisateur http://lesjardinsdutescou@gmail.com

Revenir en haut Aller en bas

Re: bati de chargeur same saturno

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
