MON TOURNE BROCHE

Message par ATTOSS19 le 17/8/2017, 17:39

bonjours a tous ,

mon tourne broche  fabriquer avec du tube carré 100x100 , avec un petit moteur Electrique 12 volts qui tourne entre 30 et 40 tours minutes , la broche en inox ,elle fait 1.80 mètre , 40 diamètre , réglable sur la longueur , et sur la hauteur de chaque cotés des pieds , la transmission ce fait de la grande roue avec boitier de motobineuse , sortie avec une cardan pour la broche , comme cela , je peut mettre les pieds
droit ou en travers , ça tourne toujours , ont peut l'installer dans une cheminée , ou dehors , ou au dessus d'un trou dans la terre , il y a aussi les crochets pour suspendre le grand plat pour récupérer le jus de viande ou pour l arroser , sur la broche on peut y installer , 2 belles bêtes , des poulets , des canards ect

quelques photos ,


























bon il ne reste plus qu'a sortir le rosé , ou le pastaga,
bon tous ca , ça ma donner soif j'y retoune ,

daniel
avatar
ATTOSS19
Résident permanent

Nombre de messages : 331
Localisation : UZERCHE
Age : 56
Tracteurs : PONY 812 ET SOM 35
Date d'inscription : 23/03/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par GORDINI 07 le 17/8/2017, 17:47

Moi...ça me donnerait plutôt faim !!!!

a+
JP

____________________________________________

Bonjour "Invité" et bon surf sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 46191
Localisation : MANDUEL(GARD)
Age : 62
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par yc3966 le 21/9/2017, 20:25

Salut Attoss .
Le tourne broche ci dessous a été réalisé en 2005 . Il est équipé de 2 broches , 1 de chaque coté du foyer :
une costaud , en photo ci dessous (2 jambons de 14 kg + 1 gigot) et une plus fine pour des poulets .
Sur la grosse , on a mis une fois un cochon de + de 50 kg , elle est entrainée par un moteur 220 V + réducteur "vélo" (environ 6 tours/mn) .
La petite broche est entrainée par un moteur d'essuie glace en 12 V , mais on a déjà grillé plusieurs moteurs !!
Bon appétit !!
YC


avatar
yc3966
Résident permanent

Nombre de messages : 513
Localisation : Jura
Tracteurs : Agrip ARD 40 ; Deutz 4007
Date d'inscription : 25/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par jean-jacques rouleau le 22/9/2017, 00:04

Bonsoir,

C'est du costaud! au vu de l'épaisseur des fers   !
ça donne faim! :non: :youpi:
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 9579
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par labièle de cadix le 22/9/2017, 06:33

Agrip a écrit:moteur d'essuie glace en 12 V , mais on a déjà grillé plusieurs moteurs !!


Et c'est bon à manger ? (Peut être une petite carence en fer ?)

Belle réalisation...C'est vrai que l'avantage du foyer vertical, c'est qu'on peut cuire même avec les flammes, et top au niveau santé...
avatar
labièle de cadix
Grand fan du forum

Nombre de messages : 1431
Localisation : Aunis et Saintonge
Age : 70
Tracteurs : Pony 812 ère génération-Motoc. STAUB PP3B
Date d'inscription : 10/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par polo-du-lot le 22/9/2017, 12:40

c'est faire cuire un mammouth vu la section des tubes
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 2451
Localisation : gignac 46
Age : 53
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par Dalton le 22/9/2017, 13:29

Salut .

Suis sûr , il te faudrait l'avis de plusieurs collègues de ce Forum pour juger de ton boulot . Reste à prévoir un week end pour les tests :siffle: :siffle: :youpi: :youpi: . T'as prévu quoi comme barbaque ?
avatar
Dalton
Grand fan du forum

Nombre de messages : 5279
Localisation : Lambach - Pays de Bitche - Moselle
Age : 60
Tracteurs : Som 35 - Case 580 G 4x4 - Zetor 5011- Golf 6 - Polo - Pajéro 2 -Pick Up Mitsu L 200Virago 1100
Date d'inscription : 26/12/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par yc3966 le 23/9/2017, 08:25

Salut Dalton , jambon et poulets !! Le tourne broche est de 2005 , il a fait ses preuves !!!
Sur la photo du bas , à gauche à mi hauteur , on aperçoit la petite broche avec les poulets , qui ont l'air bien (assez) cuits !!!
A + .
YC
avatar
yc3966
Résident permanent

Nombre de messages : 513
Localisation : Jura
Tracteurs : Agrip ARD 40 ; Deutz 4007
Date d'inscription : 25/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par ATTOSS19 le 23/9/2017, 10:16

bonjours a tous ,

agrip  , quand ils parlent de la section des tubes , je ne pense pas qu ils parlent de ton tourne broche ,
car vu la section de tes tubes ces du 30 ou 40 au plus ,
daniel
avatar
ATTOSS19
Résident permanent

Nombre de messages : 331
Localisation : UZERCHE
Age : 56
Tracteurs : PONY 812 ET SOM 35
Date d'inscription : 23/03/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par yc3966 le 23/9/2017, 12:19

Salut .
Oui Attoss j'avais bien compris comme ça (sur le mien , c'est du tube carré de 30) ...
Par contre pour le test , qui est concerné ? Vu les morfales , on est surement les 2 concerné !!!!!!!!!
Bon appetit .
YC
avatar
yc3966
Résident permanent

Nombre de messages : 513
Localisation : Jura
Tracteurs : Agrip ARD 40 ; Deutz 4007
Date d'inscription : 25/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par polo-du-lot le 23/9/2017, 12:40

l'un après l'autre le test :siffle:
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 2451
Localisation : gignac 46
Age : 53
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par george le 24/9/2017, 14:45

Bonjour,

Ci joint photos de presse (désolé pour la qualité) du tourne broche communal d'où je suis natif alliant une vieille mécanique allgaier avec, dans un premier temps, série de boite de vitesses entrainée par la prise de force proportionnelle et une roue motrice en l'air, ensuite un réducteur plus sécurisant a permis l'entrainement direct par la pdf normale du tourne broche équipé de 18 agneaux simultanément pour environ 500 convives.



Cette fete programmée le 2° samedi de juillet dure depuis plus de 40 ans! gratuite pour tous les habitants de la commune qui ont la possibilité d'inviter leurs amis payants....
avatar
george
Résident permanent

Nombre de messages : 406
Localisation : Le Bas Quercy
Tracteurs : fendt PO 250gt
Date d'inscription : 11/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par polo-du-lot le 24/9/2017, 18:41

énormeeeeeeeeeee :course:
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 2451
Localisation : gignac 46
Age : 53
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par ferdi26 le 24/9/2017, 20:37

Il est gigantesque ce tourne broche , je n'en ai jamais vu d'aussi grand peut-être un record du monde ?
avatar
ferdi26
Résident permanent

Nombre de messages : 690
Localisation : drome
Age : 54
Date d'inscription : 03/03/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par yc3966 le 24/9/2017, 21:05

Salut .
En voyant la photo du haut , je me suis dit : ça va pas caler !!! Mais après lecture de l'article et vue de la 2iè photo , effectivement il faut bien un tracteur pour faire tourner toutes ces broches !!! Bravo !!
La braise ne doit pas etre facile à gérer !!
A + .
YC
avatar
yc3966
Résident permanent

Nombre de messages : 513
Localisation : Jura
Tracteurs : Agrip ARD 40 ; Deutz 4007
Date d'inscription : 25/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par jean-jacques rouleau le 25/9/2017, 15:28

Bonjour,

Aussi ÉNORME que le vélo cité par Capblanc! :youpi: :youpi:
Il en faut du monde pour gérer!!! Celui-là est bien cuit, celui-ci pas assez! Répétez 18 fois SVP! super! )
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 9579
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par yc3966 le 27/9/2017, 20:43

Salut JJR ,
"Aussi ÉNORME que le vélo cité par Capblanc ! " : désolé , pas compris !!
A +
YC
avatar
yc3966
Résident permanent

Nombre de messages : 513
Localisation : Jura
Tracteurs : Agrip ARD 40 ; Deutz 4007
Date d'inscription : 25/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par yc3966 le 10/12/2017, 18:10

Salut .

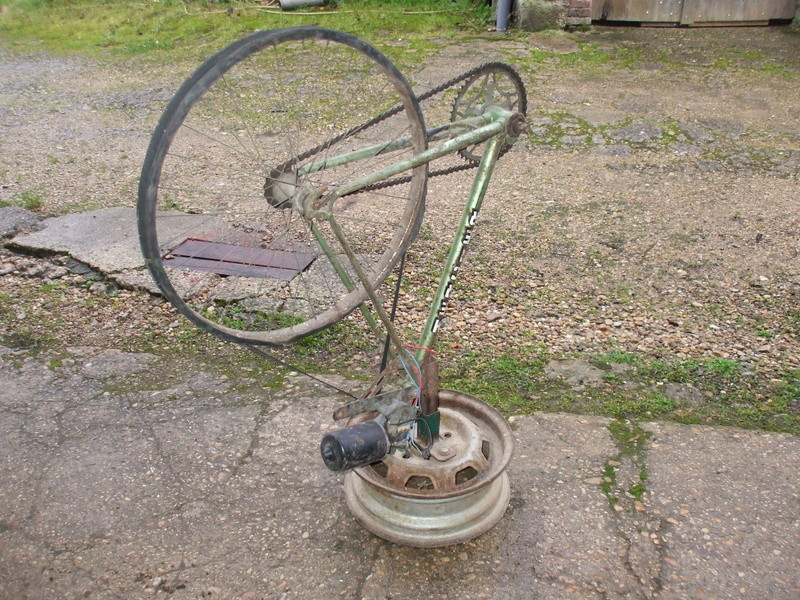

Voici des photos des moto-réducteurs , "vélo-réducteurs" serait plus adapté !! 1 en 12 V et 1  en 220 V .
A + .
YC




avatar
yc3966
Résident permanent

Nombre de messages : 513
Localisation : Jura
Tracteurs : Agrip ARD 40 ; Deutz 4007
Date d'inscription : 25/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par passionnormande le 10/12/2017, 18:49

Bonsoir à tous,
Bonnes idées pour vos réductions !
Voici un autre type de réduction :  un moteur électrique entraine la sortie d'une écrémeuse (là où vient se mettre le bol). La broche est fixée sur l'axe où se trouve la manivelle. La réduction est énorme, on obtient environ 2 tours/minutes.
A noter qu'il faut seulement bloquer la roue libre de l'écrémeuse.
On trouve facilement une vieille écrémeuse, le coût est réduit.
Peu de modifications à faire. On peut aussi utiliser une simple perçeuse pour entrainer.
Aussi, le solide socle de l'écrémeuse est utilisé pour la stabilité.
J'ai choisi de monter la broche sur des cardans, pour ne pas s'embéter avec les alignements.
Bon appétit !!
avatar
passionnormande
Apprenti confirmé

Nombre de messages : 24
Localisation : caen
Age : 58
Tracteurs : Lanz 1616,2016,2416,2816. DB880, 950
Date d'inscription : 08/11/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: MON TOURNE BROCHE

Message par jean-jacques rouleau le 10/12/2017, 21:10

Bonsoir,

Bien vu l'écrémeuse! ami

yc3966, désolé! je n'avais pas vu les réponses!
http://vieilles-soupapes.grafbb.com/t46538-deja-roule-en-bugatti-vairon-essayez-ce-velo#441322
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 9579
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur
