mini pelle Sphinx début assemblage

Page 3 sur 3 Précédent  1, 2, 3

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: mini pelle Sphinx début assemblage

Message par le chenillard le 25/7/2017, 09:09

bien vu l'aveugle
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2388
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

mini pelle Sphinx début assemblage (suite)

Message par papy LBa le 26/7/2017, 22:25

Bonsoir

détail visuel de la tôle d'épaisseur 10 mm



un double pli de renfort (de chaque coté) qui doit théoriquement palier à certaines déconvenues survenues sur
certain modèle de mini pelle



un aperçu sur le devant faut pas que j'oubli de poser les graisseurs


chose faite :
j'ai mis en place les graisseurs avant de monter l'équerre support bras et un coup de peintulure sur les traces naissantent d'oxcidation


présentation de la partie réservoir d'huile /support assise et +
le réservoir d'huile est en position horizontal et comporte moins de soudure par rapport à d'autres modèles


mise en place de la pièce avec le palan

le temps étant incertain (le montage de la machine s'effectue dehors)
j'ai regardé le moteur thermique, remplissage d'huile, et démarage au quard de tour

mais avant de faire tourner le moteur :


j'avais regardé le montage de la lanterne de la pompe hydraulique sur le moteur thermique
suivant le modèle de moteur, il faut intercaler des cales d'épaisseur
petit problème d'ajustement, les entraxes des trous ne correspondent pas, j'ai du contre percer les cales au Ø 11 mm
( à l'origine, elles étaient perçées au Ø 9mm )


il me manque une cale, j'ai 4 mm de jeu entre la lanterne et les cales
j' ai décidé en accord avec moi même de diminuer de 4 mm en longueur la pièce d'accouplement venant sur l'arbre moteur

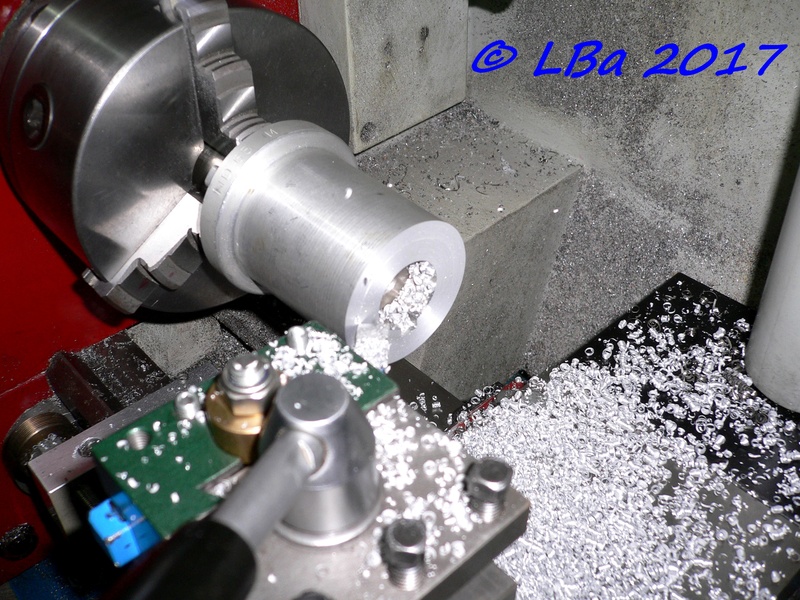

reprise de la pièce au tour ( - 4 mm sur la longueur ne va pas nuire au fonctionnement)

 à + Papy LBa

papy LBa
Membre chanceux

Nombre de messages : 30
Localisation : Cote D'or
Date d'inscription : 19/04/2017

Voir le profil de l'utilisateur http://les2m-de-lba.e-monsite.com/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par GORDINI007 le 26/7/2017, 22:29




BRAVO !
bonne continuation !
a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI007
Modérateur
Modérateur

Nombre de messages : 42999
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par le chenillard le 27/7/2017, 09:07

il existe pourtant des lanternes toute faite et adaptée
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2388
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

mini pelle Sphinx début assemblage (suite)

Message par papy LBa le 28/7/2017, 21:21

Bonsoir

ayant reçu les pièces manquantes (pour rappel, envoi d'un mail dimanche soir, accusé de réception lundi matin,
reçu le colis des pièces vendredi matin par la poste délai qui me parait raisonnable)
j'ai mis en place :


les tendeurs de chenille
j'ai commencé la tension des chenilles, mais je ne sais pas quelle tension mettre :bizarre:

pour l'instant j'ai ça :

trop de flèche ?


les dents des barbotins sur la chenille
dent trop/pas assez enclenché ?

si un spécialiste a un avis, je suis toute ouie :youpi:

à + papy LBa

papy LBa
Membre chanceux

Nombre de messages : 30
Localisation : Cote D'or
Date d'inscription : 19/04/2017

Voir le profil de l'utilisateur http://les2m-de-lba.e-monsite.com/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par mcgyver le 28/7/2017, 21:35

Bonsoir à tous
les dents des barbotins sur la chenille
dent trop/pas assez enclenché ?

C'est sur le creux du barbotin que doit porter la chenille ,les dents ne sont là que pour l'entrainement
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9521
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par papy LBa le 28/7/2017, 22:12

si j'ai compris, il faut que je regarde si la chenille porte dans le creux de dent
je regarde ça et poste une image de ce que j'ai actuellement

à + papy LBa

papy LBa
Membre chanceux

Nombre de messages : 30
Localisation : Cote D'or
Date d'inscription : 19/04/2017

Voir le profil de l'utilisateur http://les2m-de-lba.e-monsite.com/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par mcgyver le 28/7/2017, 22:18

Oui, et elle va se détendre au tout début d'utilisation et tu devras ensuite ré-ajuster la tension
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9521
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par vlrd56 le 30/7/2017, 08:50

Bonjour,
Voila un post objectif et détaillé .
Je retrouve du Mcgyver dans les explications claires,pleines de bon sens avec photos à l'appui.

Continue,c'est parfait
avatar
vlrd56
Résident permanent

Nombre de messages : 574
Age : 57
Localisation : honfleur (14)
Tracteurs : Same Corsaro,MF 130,MF 135,Agria 4800
Date d'inscription : 03/12/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par poisson13 le 8/8/2017, 08:26

Bonjour, papy LBa ami
Plus de nouvelle ???Sa monte ou sa creuse :bizarre: :bizarre: :bizarre:
A plus
avatar
poisson13
Résident permanent

Nombre de messages : 206
Age : 55
Localisation : 13
Date d'inscription : 24/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par le chenillard le 8/8/2017, 08:32

mois d'Aout !!!
la France s"arrete quoi qu'il puisse se passer
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2388
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par poisson13 le 8/8/2017, 08:46

Salut Fred ami
Et toi tu prends pas un peu de congé :siffle:
avatar
poisson13
Résident permanent

Nombre de messages : 206
Age : 55
Localisation : 13
Date d'inscription : 24/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par le chenillard le 8/8/2017, 08:57

normalement je vais passer une dizaine de jours sur le bateau a partir de jeudi
Au fait les bras de la pheonix 400 sont solides !!!! contrairement a certain dires provenant de ou vous savez
C'est drole ce besoin de denigrer la concurence pour vendre  son propre produit !!!
serait ce de l'envie de faire aussi bien
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2388
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

mini pelle Sphinx début assemblage (suite)

Message par papy LBa le 12/8/2017, 23:02

Bonsoir





@poisson13 a écrit:Bonjour, papy LBa ami
Plus de nouvelle ???Sa monte ou sa creuse :bizarre: :bizarre: :bizarre:
A plus





le montage est terminé , le début d'apprentissage de l'ustensil à commencé avant la suite de la mise à jour du montage
parfois impatience quand tu nous prend :non:


mise en place du moteur sur silend-bloc sur le chassis


mise en place du support de flèche

entre temps, le problème de flexible pour le verin de lame a été solutionné
erreur sur le plan de cablage (mise à jour pas effectué) il faut et il suffit d'intervertir les flexibles lors du montage
sa marche, mais je ne suis pas convaincu pour moi il y a erreur
l'un des flexibles a une sortie coudé, et il doit ce brancher sur le devant du joint tounant alors que la logique serait
sur l'arrière comme indiqué sur le plan de montage mais bon, au montage à l'atelier, il ferait comme ça
( j'ai eu une longue conversation téléphonique avec nicolas qui a été très instructive à ce sujet, c'est lui même qui m'a
appelé)


j'ai mis des vannes quart de tour sur les sorties d'alimentation des durites du réservoir d'huile
je ne sais pas si j'ai bien fais, mais j'avais vue que l'un d'entre vous l'avait fait, j'ai copié, l'avenir me dira si c'était bien  :bizarre:
et débuté le montage des flexibles qui est parfois un peu galère

à + papy LBa

papy LBa
Membre chanceux

Nombre de messages : 30
Localisation : Cote D'or
Date d'inscription : 19/04/2017

Voir le profil de l'utilisateur http://les2m-de-lba.e-monsite.com/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par polo-du-lot le 13/8/2017, 08:19

l'avantage d'une vanne sur la sortie du réservoir, c'est que tu peut démonter la pompe ou faire une bricole sans avoir a vider le réservoir
pour les flexibles c'est toujours galère
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1699
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

mini pelle Sphinx début assemblage (suite)

Message par papy LBa le 15/8/2017, 21:14

Bonsoir








@polo-du-lot a écrit:l'avantage d'une vanne sur la sortie du réservoir, c'est que tu peut démonter la pompe ou faire une bricole sans avoir a vider le réservoir








bein c'est la réflextion que je me suis faite à moi même; surtout que là, le réservoir est situé en hauteur en position horizontale

continuation du montage

sur l'articulation du godet, j'ai rajouté deux graisseurs (flèche rouge) en plus du graisseur d'origine sur l'articulation du verin


montage du balancier
ça a constitué à la mise en place d'un verin avec ces flexibles, de graisseurs, de vérifier et d'ajuster si besoin la mise en place
des axes


là, c'est la mise en place de la flèche
avec son verin et ces flexibles
la flèche est maintenue en position verticale par une sangle


mise en place du balancier


calage à la papy, le temps de mettre les axes en place
les verins on du être testé, car il contenaient de l'huile, j'ai testé, je me suis gomminé la chevelure à l'insu de mon plein gré

 à + Papy LBa

papy LBa
Membre chanceux

Nombre de messages : 30
Localisation : Cote D'or
Date d'inscription : 19/04/2017

Voir le profil de l'utilisateur http://les2m-de-lba.e-monsite.com/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par polo-du-lot le 16/8/2017, 16:33

pourquoi ces 2 graisseur de + sur la biellette du godet ?
l'axe tourne pas a vu qu'il est retenu par la goutte d'eau
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1699
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par mcgyver le 16/8/2017, 16:41

@polo-du-lot a écrit:pourquoi ces 2 graisseur de + sur la biellette du godet ?
l'axe tourne pas a vu qu'il est retenu par la goutte d'eau
*Bonjour a tous
Ben ...l'axe est fixé sur la biellette externe..mais la biellette interne ,elle ,tourne sur cet axe
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9521
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par polo-du-lot le 16/8/2017, 19:33

bien vu papy , le moindre détail t'échappe super!
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1699
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par mcgyver le 16/8/2017, 19:53

Ben ...je l'ai fait ce montage ...mais j'ai percé les bagues et non les biellettes




avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9521
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par DAVID DE LA REUNION le 17/8/2017, 18:39

Bonjour a tous ,

salut a toi papy LBa ,  bien penser pour les graisseurs sur les biellettes  mais il faut les protéger ils sont très fragile et çà se casse facilement.





sur le vérin de godet  de ma sauterelle , il n'y en  a plus.





actuellement je suis en train de retaper une mini pelle , les graisseurs sont bien protégés. c'est a médité.






bon courage pour la suite et a +

DAVID.
avatar
DAVID DE LA REUNION
Résident permanent

Nombre de messages : 184
Age : 44
Localisation : ILE DE LA REUNION
Date d'inscription : 20/12/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par sebdug le 17/8/2017, 19:54

Bonjour
Je suis d'accord, trop exposé les graisseurs ! soit tu les recules en les mettant au niveau de la tige du vérin , soit tu les protèges ou les deux mon capitaine.
séb

sebdug
Routard

Nombre de messages : 58
Localisation : 52360 orbigny au mont
Date d'inscription : 26/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par polo-du-lot le 17/8/2017, 20:04

bien vu david, c'est souvent monter ainsi sur du matériel agricole ou y'a risque.
et c'est simple a faire, un tube épais de 25 , ou 30, tu coupe des morceaux, tu soude et op
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1699
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par xavier34 Hier à 21:54

Bonsoir
excellente idée pour protéger les graisseurs
Xavier

xavier34
Résident permanent

Nombre de messages : 198
Localisation : montpellier
Date d'inscription : 15/02/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par GORDINI007 Hier à 22:25

Bon,soir
c'est aussi comme ça que l'on protège les valves des roues des tracteurs forestiers ! :youpi:

a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI007
Modérateur
Modérateur

Nombre de messages : 42999
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: mini pelle Sphinx début assemblage

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 3 Précédent  1, 2, 3

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
