JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 19/5/2017, 19:31

j'ai ça comme tracto pelle...



et je veux fixer dessus une fendeuse à vis...

j'ai une arrivée d'huile
un retour..

je vais mettre des raccords rapides

et une troisième ligne qui n'a pas de pression et qui doit retourner au réservoir d'huile: c'est une sécurité moteur je ne sais plus le non...

la question:

est ce qu'il y a déjà qqu'un qui fait cette opération?

et où la ramener au plus court?

il se peut qu'il existe déjà une ligne mais je ne sais pas où?



chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 31/5/2017, 20:13

personne peut me dire où renvoyer au plus proche de l'huile vers le réservoir..?

il doit bine y avoir un endroit à repiquer?

j'ai trouvé des raccords hydrauliques pour essayer cette tête, je prendrai des tofs..
l'huile ira en retour dans un bidon en attendant.

chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par jean-jacques rouleau le 31/5/2017, 20:19

Bonsoir,

Sur le réservoir, il y a un retour? Je ne connais pas!
Tu dis que tu as 1+1 ligne de retour, tu peux t'en servir?
Le moteur hydrau que tu veux mettre a un drain de retour?
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 8813
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 1/6/2017, 09:21

je reprends, j'ai du mal me faire comprendre...

je monte à la place du godet rétro , une fendeuse à vis hyper costaude, bricolée maison par un pro il y a + de 10 ans ...

faite avec le moteur de la tourelle d'une grosse pelle liebherr, autant dire + costaude que ce que tu pourrais trouvé sur le marcher en neuf..en moyenne gamme au moins..

elle est normalement fixer à l'ancienne sur un pelle avec 2 axes comme un godet rétro..


et elle fonctionne avec une autre ligne hydraulique..

comme je veux la monter sur le jcb.. je n'ai pas de ligne hydraulique en plus..

donc je vais me servir de l'hydraulique du vérin de cavage.. et je vais fixer la vis suspendue simplement par un axe.. j'ai modifié déjà la fixation...

j'ai fait une rallonge des flexibles pour aller jusqu'au moteur hydraulique de la vis...avec la commande , je vais faire tourner la vis dans un sens ou dans l'autre et plus ou moins vite..

jusque là ça va...

mais sur ce vieux moteur de tourelle...
il y a une 3 ième sortie hydraulique ( donc une pour tourner à droite une pour tourner dans l'autre sens ) qui sort du moteur qui recueille de l'huile sans pression ni débit, genre soupape de sécurité ou erreur moteur , je ne sais plus le terme...

et cette huile doit retourner dans le réservoir d'huile... pour mon essai, je la stocke dans une réservoir de 5 l...que je vais fixer à l'extérieur avec une sangle...

j'ai déjà fait un essai de cette tête sur ma pelle tractée doneli.. mais, non concluant, le moteur pompe pelle de la prise de force n'est pas assez puissant je pense, et je le savais au départ.. elle a un débit de 56 l minute... et en général, pour les moteur de ce genre de vis en tête de pelle il faut au moins 60 l/m... au cour de cet essai, de l'huile est sortie effectivement dans le bidon de temps en temps...



donc:

mon soucis:

je pense que cette vis va bien marcher sur le tracto jcb 3c3... et je ne vais pas pouvoir stocker l'huile de cette 3ième sortie dans un bidon en continue... donc il faut que je tire une ligne qui va au retour dans le réservoir d'huile.. ou piquer ce retour à un endroit le plus proche du verin de cavage...

c'est là ma question primaire..

on peut mettre un tuyau d'arrosage pour la récupérer, donc un tuyau bas de gamme..


j'ai vu sur les revues que ces 3c3 avaient bp d'accessoires dans le temps, comme une godet rétro preneur.. donc il doit bien y avoir qque part des prises hydrauliques de retour..

chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par jean-jacques rouleau le 1/6/2017, 10:18

Bonjour,

OK! je comprends! c'est donc un drain, huile qui doit revenir au réservoir;
Le débit nécessaire doit être énorme !!!?
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 8813
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par polo-du-lot le 3/6/2017, 20:36

tu peut tout simplement te repiquer sur la sortie du distri de la retro, ca part direct réservoir.
le réservoir c'est le bati
je veut faire la même chose sur le miens avec une vis de récup et un moteur hydrau. j'en suis qu'en pleine réflexion :siffle:
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1762
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 10/7/2017, 11:29

jean-jacques rouleau a écrit:Bonjour,

OK! je comprends! c'est donc un drain, huile qui doit revenir au réservoir;
Le débit nécessaire doit être énorme !!!?
JJR24

le débit de retour?

non, justement, c'est une troisième ligne qui retourne, l'huile n'a pas de pression, ce n'est pas en continue.. je vais faire mon essai avec un réservoir de 5 l, un vulgaire bidon d'huile, attaché avec une sangle sur le côtè de la tête....

et si ça marche..
il faudra bien que je tire une ligne...

car le bidon risque de se remplir vite, je ne sais pas encore, pas fait l'essai.. le gars m'a dit que le bidon se remplirait peut être sur une matinée???

chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 10/7/2017, 11:30

polo-du-lot a écrit:tu peut tout simplement te repiquer sur la sortie du distri de la retro, ca part direct réservoir.
le réservoir c'est le bati
je veut faire la même chose sur le miens avec une vis de récup et un moteur hydrau. j'en suis qu'en pleine réflexion :siffle:

tiens moi au courant svp.. si tu as des tofs...

chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par jean-jacques rouleau le 10/7/2017, 13:12

Bonjour,

Désolé! je voulais dire le débit alimentation!
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 8813
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par polo-du-lot le 10/7/2017, 18:29

j'ai pas avancer d'un poils de pouce
ton bidon va se remplir vite, tout les moteurs hydrau que j'ai on un drain, et je peut te dire que ca pisse grave suivant l'usure de ton moteur
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1762
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par polo-du-lot le 10/7/2017, 18:45

pour faire tes test un simple tuyau d'arrosage peu suffir.
sur la rogneuse que j'ai acheter le circuit drain étais fait ainsi, et j'ai l'impression depuis longtemps.
le débit augmentera que si le moteur se bloque
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1762
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 18/8/2017, 19:00

cheers

c'est possible...


j'ai trouvé le truc.. avec une chaine attachée en bout de tête fixée vers moi sur la flèche.. je peux stabiliser la vis.. sur une partie de son déplacement et la garder libre, pendante, sur la partie la plus éloignée de moi..




















je choisis mon bout de bois, le déplace, je choisis l'angle d'attaque..
si ça coince, je reviens en arrière...

il n'y a pas trop de rendement.. disons 1 1/2 stère à l'heure mais je ne touche plus les bouts de bois.. le top pour moi :dance:

ce qui fait que j'ai dis au mec que je l'achetai...

je manque un peu de débit sur cette pelle.. j'ai 56l/mn
sur le tracto. JCB ( pas encore essayé )

sur le tracto JCB, je devrais avoir 126l/m de débit il me semble avoir vu.....


chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 18/8/2017, 19:04

youtube]bZWv4WgHtoQ[/youtube]

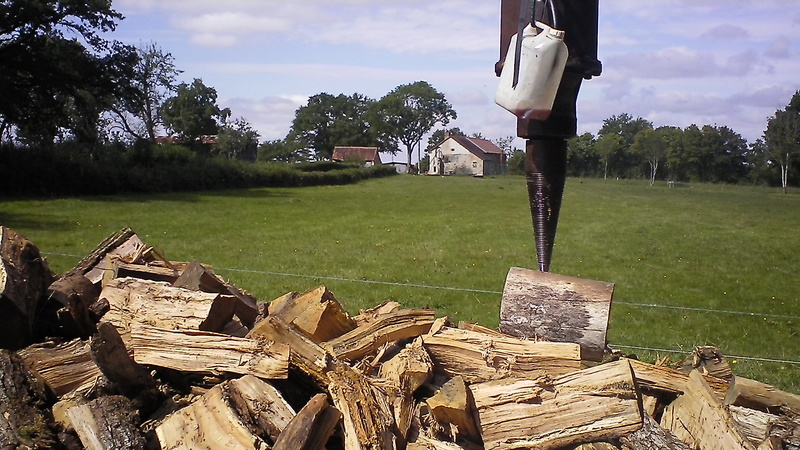

je tourne là au mini du mini..

je fais 3l à l'heure.. d'huile de retour

si je tourne plus vite à 1200 tours/ je fais 4 l...

j'arrête, je vide le bidon dans le réservoir de la pelle d'accès trés facile..

les gros bouts difficiles, je n'y arrive pas, mais ça représente très peu par le fait...

donc: en finalité, ç'est vraiment agrèable et sécurisant de faire du bois comme ça..

chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 18/8/2017, 19:09

en plus, j'ai sorti mon bois avec la même pelle tractée...et les massey...

http://vieilles-soupapes.grafbb.com/t44600-massey-4x4-au-bois

idéal pour travailler avec des vieux outils...

ils y arrivaient bien dans le temps.. à plusieurs...

là, j'ai tout fait tout seul...à mon rythme...

chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par polo-du-lot le 18/8/2017, 19:53

super cette vis:good1:
ca fais du bon boulot tranquillou, et sans fatigue.
la mienne naitra un de ces jours mais quand ??? :siffle:
le drain doit plus évacuer lorsque ca force
y'a quoi comme moteur hydrau ?
cylindrée?
monter en direct sur la vis ,ou via réducteur ?
sur le jcb au ralenti ca doit marcher nickel
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1762
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 18/8/2017, 20:06

c'est un copain qui l'avait faite il y a pas mal d'année, je vais lui racheter...

il l'avait faite avec un moteur hydrau. de tourelle de grosse pelle libherr, je ne sais pas la cylindrée..mais gros je crois..pas de réducteur je pense...

je l'ai en suspendu puisque je me sers de l'hydraulique du verin de cavage, ça ne va pas si mal, car elle revient vite à l'aplomb.. et avec la chaine attachée, qd je ramène vers moi la pointe est bloquée et se lève vers le haut et vers moi.. ce qui me permet d'être assez précis..

c'est vieux, j'espère qu'il n'y aura pas trop d'entretien et de casse..

chapo03
Résident permanent

Nombre de messages : 515
Localisation : allier03
Date d'inscription : 16/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par polo-du-lot le 18/8/2017, 20:17

si tu regarde les vidéo, c'est monter ainsi, libre dans tous les sens, ca doit être pour que la vrille puisse s'orienter comme elle souhaite, et éviter de la casser
avatar
polo-du-lot
Grand fan du forum

Nombre de messages : 1762
Age : 53
Localisation : gignac 46
Tracteurs : JCB 2 B II, RANSOMES 350D , RANSOMES 51D
Date d'inscription : 01/05/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: JCB 3c tirer une ligne hydraulique de retour? fendeuse

Message par chapo03 le 18/8/2017, 20:28

non, non, pas trop..

toutes celle que je vois c'est monté avec un ligne supplémentaire..

exemple..
