AGRIA 1700

Voir le sujet précédent Voir le sujet suivant Aller en bas

AGRIA 1700

Message par MESPAS le Sam 04 Mar 2017, 23:44

Bonsoir

Voici une restauration en phase de finition

AVANT




PENDANT


BIENTOT LA FIN

Bonne nuit

Pascal

MESPAS
Routard assidu

Nombre de messages : 64
Localisation : YONNE
Tracteurs : hakotract 490 et 2000, suburban, MF 12 et autres
Date d'inscription : 08/12/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: AGRIA 1700

Message par GORDINI007 le Dim 05 Mar 2017, 07:15

Bonjour
Je ne sais pas ce que tu as fait à l'intérieur, mais l'extérieur est magnifique !!!
Merci pour les photos !
a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI007
Modérateur
Modérateur

Nombre de messages : 42943
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: AGRIA 1700

Message par MESPAS le Dim 05 Mar 2017, 10:05

Bonjour Gordini07
Voici quelques étapes intermédiaires de la restauration :

Après avoir fait tomber la température du patient, j'ouvre le coeur de remplacement, afin d'étudier le fonctionnement.
Dans ma clinique c'est le client qui amène les organes.





Voici les entrailles du moteur NSU Type 65, comme savent le faire les allemands, c'est un montage sérieux, précisions de l'assemblage qui exige un outillage adapté lors du démontage de la cloche d'embrayage et surtout du pignon de distribution situé sur le vilebrequin
Les outils se trouvent près des organes cités ci dessus

Vue d'ensemble, à gauche du piston l'outil pour extraire le pignon

Les carters


L'embrayage multi disques type moto avec l'outil pour arracher la cloche montée conique



L'ensemble cylindre et haut moteur



Distribution et pompe à huile à engrenage



Etape suivante:
Dépose du moteur monté sur le motoculteur dont l'embrayage n'a rien à voir avec le modèle en photos ci-dessus
Maintenant je désaccouple le moteur de la boite de vitesses

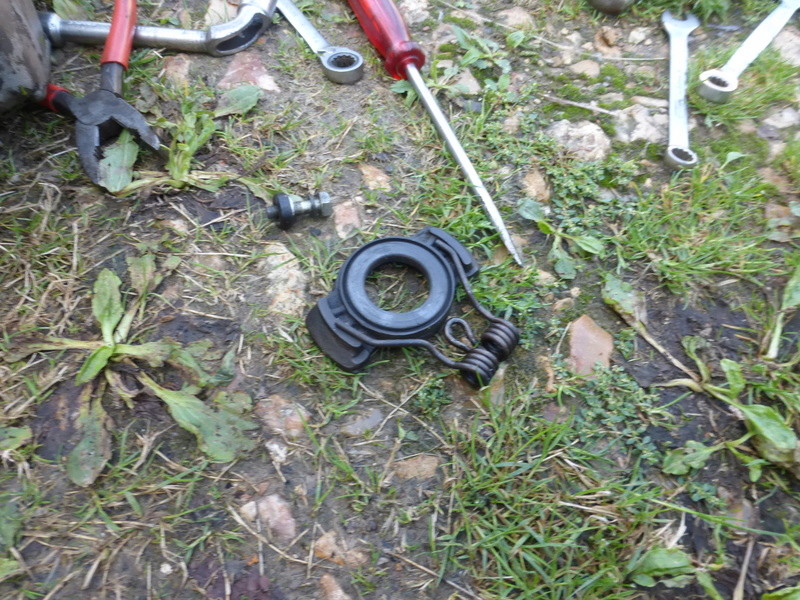

Voici la butée graffitée et son ressort de maintien affraid  premier hic le graffite est en 2 morceaux
