Broyeur horizontal sur base HHO

Message par cedreatlas11 le 16/12/2016, 23:27

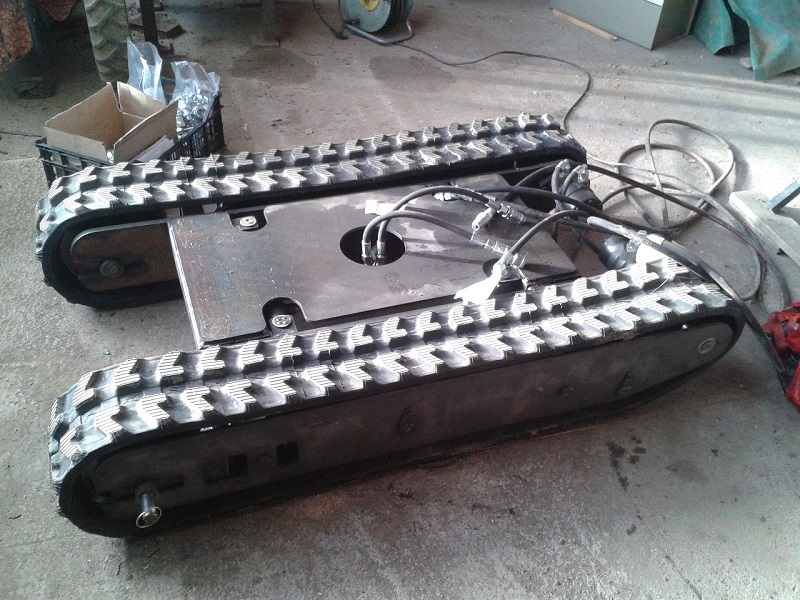

L'idée de départ était de pouvoir débroussailler dans des pentes à 26°, pour cela , une base chenillard a voie variable proposée par , en "proto" devrait convenir; j'ai commencé par changer les tubes commerciaux des coulisses qui avaient 4 mm de jeu, par des tubes de 5mm d'épaisseur et zéro jeu ou presque

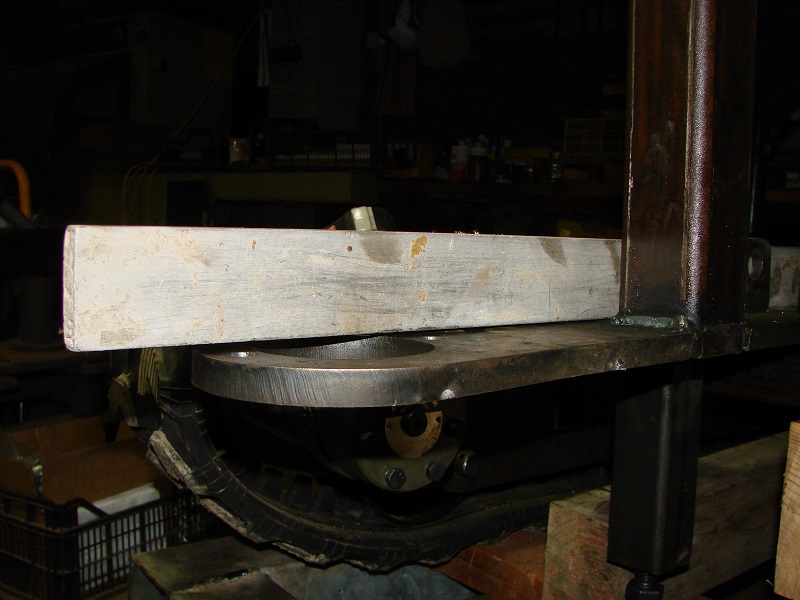

les flasques avaient pris un voile de 5 mm lors des essaies,je les ai renforcé avec du tube carré de 40 épais, 2 par flasque.



les vérins sont déplacés à l'extérieur pour laisser de la place au réservoir




j'espère que les vérins placés ainsi n'auront pas d'incidence sur les flasques renforcées..


cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par hebert thierry le 17/12/2016, 07:11

Bonjour,
Encore un sujet fort intéressant :bizarre: :bizarre:
Bonne journée ami
avatar
hebert thierry
Grand fan du forum

Nombre de messages : 1051
Age : 52
Localisation : Amiens
Tracteurs : MF140 Holder AM2 Bernard w110 et W2 remorque MF837
Date d'inscription : 19/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par jean-jacques rouleau le 17/12/2016, 07:51

Bonjour,

En effet! Hebert Thierry, à suivre de près!
Bon W/E JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 9025
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par GORDINI 07 le 17/12/2016, 08:38

Bonjour
Je vais suivre aussi avec plaisir ! :youpi:

a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 44115
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par ferdi26 le 17/12/2016, 11:03

Tu est en train de construire un bel engin, je suis impatient de voir la suite .
avatar
ferdi26
Résident permanent

Nombre de messages : 643
Age : 53
Localisation : drome
Date d'inscription : 03/03/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 17/12/2016, 19:11

Le réservoir d'huile hydraulique sera placé au centre et remontera à l'arrière, pour que l'huile arrive par gravité dans les pompes, il servira de châssis aussi et sera solidaire des tubes à coulisses.J'ai soudé un bouchon de vidange aussi en cas de soudure ultérieure.



cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par ponymorvan le 17/12/2016, 20:05

salut
je vois pas très bien sur la photo mais j'ai l'impression que tu pousses que d'un cote ? sur la dernière photo , la chape à gauche est solidaire du châssis , celle de droite fixée au train de chenille ? avec ce dispositif , ça n'aurait pas été mieux de  mettre les vérins à peu près au centre plutôt qu'en bout vu que tu n'est pas gêné par les flexibles de la tourelle ?

ponymorvan
Résident permanent

Nombre de messages : 176
Localisation : vezelay
Date d'inscription : 03/10/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 17/12/2016, 20:16

salut
il y a 2 vérins qui sont inversés, ils étaient à l'intérieur, mais il me faut un réservoir de 80 litres, donc je les ai mis à l'extérieur, de toute façon, je ferais un essaie avant de souder..

cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par ponymorvan le 17/12/2016, 20:23

tu vas avoir du mal a pousser sans que ça se mette en travers ou que ça se torde ou alors mettre 2 vérins plus longs et pousser entre les 2 trains de chenille
tu verras à l'essai
qu'est que tu vas mettre comme broyeur dessus ?

ponymorvan
Résident permanent

Nombre de messages : 176
Localisation : vezelay
Date d'inscription : 03/10/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 17/12/2016, 20:34

un broyeur couteaux de 80 cm, regardes la vidéo, il n'y a plus le jeu comme sur la vidéo, car comme je l'ai marqué plus haut, j'ai changer les tubes carrés..

cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par Invité le 17/12/2016, 21:40

ponymorvan a écrit:tu vas avoir du mal a pousser sans que ça se mette en travers ou que ça se torde

Bonsoir
A mon avis il faut mettre les vérins dans le même sens alimentés par l’intermédiaire de diviseur de débit 50/50 pour avoir un déplacement identique de chaque coté
Sinon belle realisation

Invité
Invité


Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par Feub le 17/12/2016, 23:01

Bonsoir,

Sur la version HHO, les vérins sont plus proches du centre de la chenille, et on les fait bouger sans poids dessus, sur un sol en béton lisse, avec des coulisses plein de jeu: pas étonnant que cela arrive à coulisser!!

Tu as rapproché les vérins des extrémités, ce qui va accentuer la mise en travers des coulisses, en plus tu en as réduit le jeu, ça va donc coincer d'avantage...

Manquerait plus que tu mettes du poids dessus et que tu veuilles actionner le tout dans une pente, avec un sol irrégulier et accrocheur! :siffle:

Pour ton réservoir, ça sera tout le grand rectangle qu'on voit?? tu vas avoir une réserve énorme, 150l?? c'est bien pour le refroidissement, mais ça coute cher, l'huile!!
avatar
Feub
Grand fan du forum

Nombre de messages : 2962
Localisation : Saint Jean la Bussière (69)
Tracteurs : IH 744 de 1978 + chariot élévateur Matral et Motostandard 1017d
Date d'inscription : 08/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 17/12/2016, 23:48

il existe des mini pelles montées comme ça déjà...Les coulisses sont soudées parallèle, les vérins vont rentrer et sortir en même temps, je ne vois pas ou ça pourrait coincer, c'est justement le jeu dans les tubes qui seraient un problème; le réservoir contiendra 80 litres, c'est pas la mer à boire; le moteur 200 kg avec quelques babioles, on arrivera à 450 kg + le chenillard.

cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par ferdi26 le 18/12/2016, 00:08

Tu va mettre quoi comme moteur et comme pompe ?
avatar
ferdi26
Résident permanent

Nombre de messages : 643
Age : 53
Localisation : drome
Date d'inscription : 03/03/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par GORDINI 07 le 18/12/2016, 07:27

bonjour
je ne saurais parler "avantages et inconvénient" mais ce projet est passionnant ! je souhaites que tu réussisses !
alors BON COURAGE à toi et merci du partage !
a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 44115
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 18/12/2016, 08:07

Merci pour les encouragements..
Le moteur est un MWM 308 D 2, 31ch

Je vais essayé de le monter sur un axe inclinable par vérins (merci à) et il aura son propre axe par gravité pour que le centre de gravité reste toujours dans le centre du chenillard.
Pour les pompes, ce sont des pompes doubles Salami SPB 11.3 associé à une SPB 8.3 x 2 pompes, les 2 petites serviront à l'avancement et une des 2  11.3cc ou les 2 serviront au broyeur et l'autre aux vérins, selon la configuration, le moteur sera assez puissant puisque les vérins de la voie variable, du relevage broyeur, du décentrage broyeur et de l'inclinaison du moteur (j'en ai peut être oublié) ne s'activeront qu'à l'arrêt;  ce moteur est doté d'une petite pompe Hydraulique d'origine qui peut aussi servir pour incliner les vérins au cas ou le broyeur manquerait d'huile..

Ma question est de savoir si je peux mettre des poulies doubles sur ces moteurs cars ils ont l'axe conique, ce qui signifie qu'ils étaient montés dans l'axe et non sur poulie??

cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par hebert thierry le 18/12/2016, 09:04

Bonjour, Je n'ai pas les compétences pour t'aider mais je regarde avec attention. ami ami
avatar
hebert thierry
Grand fan du forum

Nombre de messages : 1051
Age : 52
Localisation : Amiens
Tracteurs : MF140 Holder AM2 Bernard w110 et W2 remorque MF837
Date d'inscription : 19/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par palou72 le 18/12/2016, 09:07

Bonjour, je suis d'accord avec jeanmi58, il me semble qu'il faut mettre  un diviseur de débit, même si tes coulisses sont ajustées avec la flexibilité de l'acier , de plus avec le poids et les obstacles du terrain, tu risques de coincer, j'en ai déjà fait la remarque sur un autre post quand j'ai vu la vidéo du chenillard, un moment cela rentre il y a des saccades.

Otes nous d'un doute, c'est pas un char d'assaut que tu nous fais???  lol!  lol!  lol!

Belle réalisation tout de même et super projet, bravo.

A plus
avatar
palou72
Résident permanent

Nombre de messages : 429
Age : 64
Localisation : sarthe
Tracteurs : Fiat agricole 65 66 + pony
Date d'inscription : 16/02/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 18/12/2016, 09:19

Comme disait Coluche, il n'y en a pas beaucoup qui suivent, sur la 6 eme photo , les vérins sont montés à l'envers.. Exclamation Exclamation

HHO avait divisé de débit d'huile déjà


Peut être un char d'assaut pour roncier


cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 18/12/2016, 18:53

j'ai pas fais grand chose aujourd'hui, juste soudé le réservoir, intérieur et extérieur, et pointé le châssis


cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par ciguee le 18/12/2016, 19:09

salut l'ami tu te rappelle de notre discussion a table a propos de la commande de ton char, sur tes distri pour les telecommandés tu enleve les ressorts de rappel ou pas je me rappelle plus, je pense qu'en les enlevant tu gagnerais en souplesse d'utilisation, car je pense a un projet et j'aurais eu besoin de ce renseignement...
avatar
ciguee
Résident permanent

Nombre de messages : 579
Localisation : thiviers 24
Tracteurs : Maxipuce
Date d'inscription : 04/08/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 18/12/2016, 19:32

salut, non, je ne me rappelle pas, mais c'était peut être après le digestif..
pour mon char , j'ai 2 solutions pour le télécommander, soit avec des distributeurs normaux, moins onéreux, et des servo moteurs, soit des éléctro distributeurs, avec programme arduino et télécommande, je suis en train d'apprendre le langage arduino pour programmer tout ça , c'est pas une mince affaire...
Pour répondre à ta question, tu dois pouvoir changer les ressorts par des moins puissants, mais j'ai mesuré la puissance d'un distrib, ce n'est que de quelques kg, pendant que je te tiens, j'aurais besoin d'une pompe double , tu as ramassé la dernière chez Fred, si tu ne t'en sert pas je peut te l'échanger contre une plus grosse ou un moteur hydrau HPI..

cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par ciguee le 18/12/2016, 19:35

quelle volume de pompe?
avatar
ciguee
Résident permanent

Nombre de messages : 579
Localisation : thiviers 24
Tracteurs : Maxipuce
Date d'inscription : 04/08/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par cedreatlas11 le 18/12/2016, 19:39

je ferais un inventaire, tu veux quoi?

cedreatlas11
Résident permanent

Nombre de messages : 736
Localisation : Aude
Date d'inscription : 21/10/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Broyeur horizontal sur base HHO

Message par ciguee le 18/12/2016, 19:42

non moi je te demande ce que tu veux comme volume de pompe pour savoir si j'en ais une deja...
avatar
ciguee
Résident permanent

Nombre de messages : 579
Localisation : thiviers 24
Tracteurs : Maxipuce
Date d'inscription : 04/08/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
