Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 28/11/2016, 15:42

Bonjour à tous,

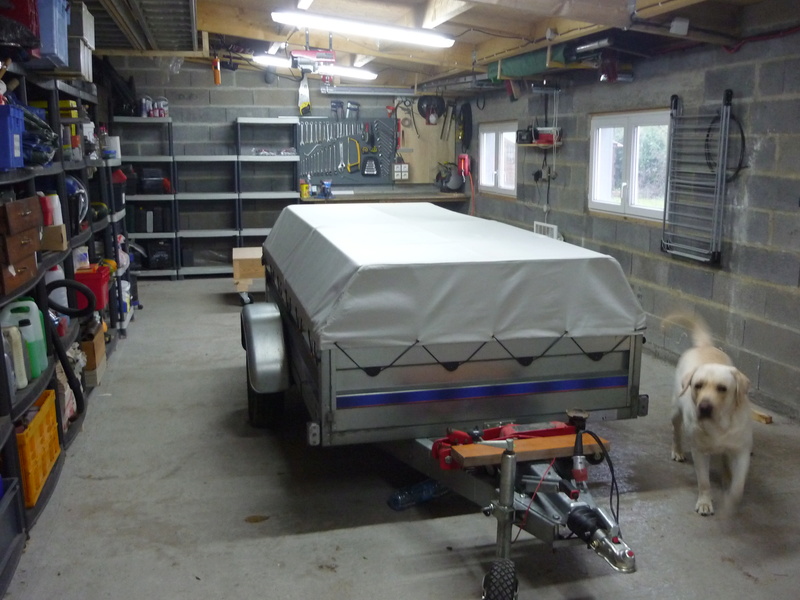

ça y est, après 730 km de route, tout est arrivé en parfait état. super!  super!
Les manches sont remontées, les pièces sont toutes pointées, Merci HHO, rangement bien fait dans la caisse, pas de casse, ni dégradation, il ne manque rien, je dirai même qu'au niveau boulonnerie j'ai un peu de surplus.


J'avais vidé des étagères dans le garage, tout est rangé et répertorié.



Je me suis fait un plan de travail mobile, à hauteur de mon tabouret, afin de ne pas avoir à me coucher par terre pour souder.




je commence à souder les sous ensemble ce soir. d'abord les sous ensembles pour lesquels il n'y a pas forcément beaucoup de questions à se poser. ce sera donc la lame stab qui sera soudée ce soir



Bon c'est tout pour aujourd'hui, A demain

PS : Fred , t'as vu mon gros pépère sur la première photo, que de l'amour !
faut absolument que je lui trouve une cagoule à souder, car il ne me quitte jamais d'une semelle.
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par zeden le 28/11/2016, 17:38

super! on va vraiment se suivre!

bon courage en tout cas et je vais suivre ta construction avec attention!

zeden
Membre assidu

Nombre de messages : 42
Localisation : st brieuc
Date d'inscription : 31/10/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par jean-jacques rouleau le 28/11/2016, 18:33

Bonsoir,

C'est beau! la motivation! Après 730 km de route ami

Des lunettes seraient mieux pour le chien?


Très joli le plan de travail mobile! mais peut-être pas longtemps! Les éclats de soudure vont brûler le bois Exclamation Question
Bon courage! et merci pour le partage!
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 9380
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par ciguee le 28/11/2016, 21:06

salut 6 tem, c'est le titre d'un nouveau film en haut de france

et bien bon courage pour ta construction
avatar
ciguee
Résident permanent

Nombre de messages : 607
Localisation : thiviers 24
Tracteurs : Maxipuce
Date d'inscription : 04/08/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 28/11/2016, 21:37

bonsoir à tous,
pas de soucis Zeden, on avancera pas à pas ensemble, et comme dit le proverbe,  l'union fait la force. ami  ami

Cool comme lunettes JJR, super!  super!  maintenant il faut que je lui apprenne à ne pas lécher les pièces que je soude, sinon il va rester collé dessus.

Ciguee, SVP non: on a déjà assez de misère comme ça dans le nord, sans en plus qu'on nous colle un nom ridicule " (h)autiste". Et après ils s'étonneront qu'on les prend pas au sérieux, au gouvernement !!!
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 28/11/2016, 22:06

@jean-jacques rouleau a écrit:Bonsoir,

C'est beau! la motivation! Après 730 km de route ami

Des lunettes seraient mieux pour le chien?


Très joli le plan de travail mobile! mais peut-être pas longtemps! Les éclats de soudure vont brûler le bois Exclamation Question
Bon courage! et merci pour le partage!
JJR24




Effectivement Jean jacques,1500 km aller retour, plus de temps dans la voiture qu'à la fête, mais ça valait le coup.
c'est ce qu'on appelle une "put..." de bonne journée. Mon épouse et moi avons été bluffé par l’accueil que nous avons reçu. un peu peur d'être seul dans notre coin, et en fait on a pas vu passé la journée.
Encore merci à tous pour ce grand moment et tout particulièrement à fred, marie josée et Benjamin.

enfin pour ce qui est du plan de travail, c'est fait pour ça ! à 20 € la planche de 244 x 122 cm c'est pas grave si elle part à la poubelle après.
A+
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 30/11/2016, 15:33

bonjour à tous,
tout d'abord, présentation d'un set de taraud en 3 passes de chez tivoly.
simple efficace et pas cher. il réalise un filetage parfait en trois passes. l'avantage, c'est qu'il faut percer avec un forêt de 5 pour tarauder à 6, donc un forêt standard que l'on peut acheter partout.
les grandes surfaces du bricolage ne font pas de forêt en 5,2, et je trouve que percer à 5,5 ne laisse plus beaucoup de matière pour le filetage.






Aprés avoir taraudé les supports intérieur de lame, mise en place à l'aide de pinces bloc



ajustement de l'écartement des 4 bras gràce à une tige filetée et bridage avec des écrous en position.



contrôle de l'équerage et maintien en position ,


pointage des tous les éléments



soudures complétes ce weekend

A+
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par mcgyver le 30/11/2016, 18:44

Bonsoir à tous
Tu devrais rester "bridé" lors des soudures et avec les axes en place ,sinon ça risque de travailler
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9551
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 30/11/2016, 20:00

Bonsoir,
bonne remarque mc gyver, j'avais tout enlevé pour les photos, mais je re-briderai tout avant de souder.
A+
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par mcgyver le 30/11/2016, 21:26





La cote est précise et le montage doit être réalisé avec un jeux "gras" pour éviter que ça ne se balade
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9551
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par zeden le 30/11/2016, 22:22

super le début!!

j'aurai bien aussi commencé par la lame mais je n'ai pas encore de taraud (les courses c'est pour ce week-end!!)

bon courage pour la suite!

zeden
Membre assidu

Nombre de messages : 42
Localisation : st brieuc
Date d'inscription : 31/10/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 2/12/2016, 22:18

Bonsoir,
ayant eu un peu de temps, j'ai continué mes soudures.
j'ai fini de souder la lame. après refroidissement j'ai bien 399 mm d'écartement entre les deux bras extérieurs.



comme il me restait du temps, j'ai attaqué le godet de 80



pis tout en allant je l'ai fini aussi



Du coup pour lui laissé le temps de refroidir, j'ai attaqué les triangles roller.



il me reste à meuler les soudures derrière pour les aplanir et tout nettoyer.



Demain mon père vient me donner un coup de main, on fait le châssis ensemble.
il a beaucoup bourlingué, surtout dans la métallurgie, du coup ses conseils sont précieux. un peu comme toi Fred !
bon, c'est tout pour ce soir
A demain
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par ferdi26 le 2/12/2016, 22:48

Beau boulot ça avance bien , tes soudures sont très réussies
avatar
ferdi26
Résident permanent

Nombre de messages : 659
Age : 54
Localisation : drome
Date d'inscription : 03/03/2015

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 2/12/2016, 23:01

Merci ferdi,
en fait j'utilise de la baguette rutile, car elles sont très faciles à souder. il suffit de la poser dans l'angle des deux tôles et elle fond toute seule.
A l'inverse la basique doit être travaillée un peu plus avec un mouvement du poignet pour aller d'une tôle à l'autre, sinon le cordon de soudure roule, et on ne soude pas, on fait du collage.
j'ai un poste à shunt 200 ampères, qui soude de la 3,2 à la queue leu leu sans broncher. Cela aide aussi.
j'ai hésité à investir dans un poste mig, mais comme le dit si bien le chenillard, je suis un soudeur occasionnel qui fait deux cordons de soudures de 20 cm par an  :siffle:  :siffle:  :siffle: . je suis donc resté raisonnable et je fais avec ce que j'ai.
A+
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 3/12/2016, 21:07

bonsoir,

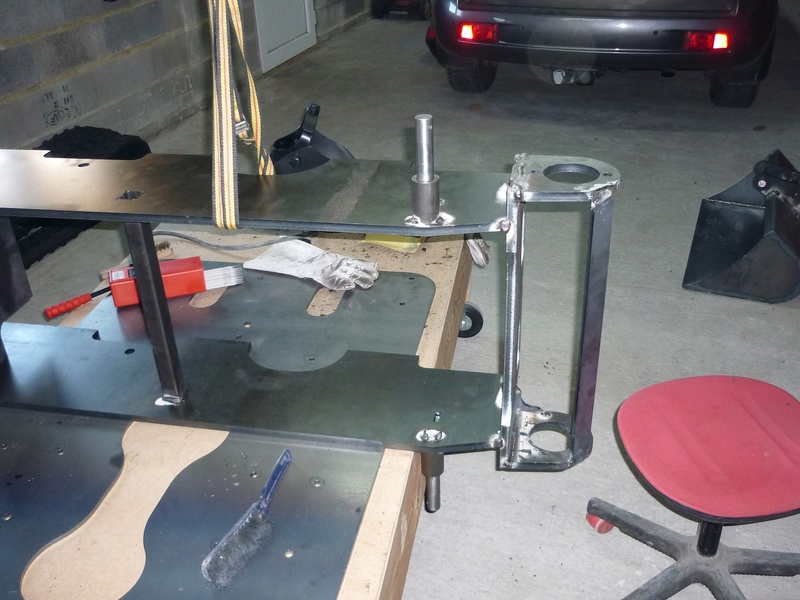

j'ai attaqué le chassis, tout d'abord soudure des deux supports moteurs sur la traverse arriére.
réglage de l'écartement  et maintien en place avec tige filetée et ecrous de 12.



pointage des différentes parties.
mise en place des cotés et de la traverse avant du chassis,blocage avec serre joint,



mise en place des triangles de roller pour contrôler le bon fonctionnement.



pointage de la traverse carré , et de la traverse arrière (porte moteur)



mise en place des supports de roller arrière, pointage de l'ensemble avec les equerres de renfort
soudure de tous les assemblages.
.


mise en place de du chassis sur la plaque supérieure pour pointage



c'est tout pour aujourd'hui.
A+
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par GORDINI 07 le 3/12/2016, 22:29

Bonsoir
Ca y est c'est parti pour de vrai !!!
on va suivre avec plaisir !

a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 44879
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 4/12/2016, 19:40

bonjour,
le châssis est positionné sur la plateforme,bien calé à l'arriére sur le support d'attelage et bien centré à l'avant (17,6 cm de chaque côté).
j'attaque les soudures pendant que papy re-vérifie les côtes. Avec ce mécano géant, il rajeunie à vue d'oeil.
la semaine prochaine je lui apprend à souder. ( en fait il l'a déjà fait dans le passé, mais il faudrait une petite remise à niveau.



les soudures sont finies, on assemble la lame et le chassis pourtant  s'assurer que ça passe. je lui dis que les côtes sont bonnes, mais rien n'y fait il faut voir si ça passe





Tant qu'on y est, on monte les verins pour voir si ok



cela commence à prendre forme. la lame oscille autour de son axe sans probléme.



heureusement que j'ai le palan pour retourner le chassis car il pése son poids.
Voilà c'est rangé contre le mur on peut passer à autre chose

avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par poisson13 le 4/12/2016, 19:57

Je suis tout les montages avec plaisir car bientôt se sera mon tour.
Bravo et bonne continuation.
avatar
poisson13
Résident permanent

Nombre de messages : 209
Age : 55
Localisation : 13
Date d'inscription : 24/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par GORDINI 07 le 4/12/2016, 20:18

Bonsoir
Moi aussi je suis avec plaisir tous ces montages ! même si je sais que le Père Noël va m'oublier !!!

a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 44879
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 4/12/2016, 21:06

GORDINI07 a écrit:Bonsoir
Moi aussi je suis avec plaisir tous ces montages !  même si je sais que le Père Noël va m'oublier !!!

a+
JP

l'essentiel c'est de participer :siffle: :siffle:
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 4/12/2016, 21:10

@poisson13 a écrit:Je suis tout les montages avec plaisir car bientôt se sera mon tour.
Bravo et bonne continuation.

Merci poisson 13, Zeden a commencé la sienne aussi !!!
on fera un bout de chemin ensemble, et si l'un rencontre un PB on pourra en discuter ensemble.
c'est le principe du forum, c'est ce qui m'a plu, l'entraide !!!

Aprés tu pourras toujours essayer de mettre en colère Le chenillard avec des questions auxquelles il a répondu des centaines de fois, mais crois moi c'est trés dur,
ou alors parler de palier :siffle: :siffle: :siffle:

bonne soirée
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 4/12/2016, 21:30

dernier épisode pour ce weekend,
assemblage du godet de 40, positionnement des différentes piéces  et pointage de l'ensemble


les dents dépassent de 6 mm afin de pouvoir ajouter un renfort vertical de 3 cm sur 6 mm d'épaisseur. cela permettra de libérer l'aarière du godet du frottement dans les tranchées.
les deux renforts seront découpés la semaine prochaine et soudés de chaque côté du godet



soudure de toutes les parties



positionnement et soudure des attaches du godet. bien penser à mettre les axes pour garder les deux piéces paralélles.
un coup de métre pour contrôler l'écartement en haut et en bas de deux supports est un plus. il doit y avoir 11,4 cm



Et hop encore un de fait !  Rangé avec l'autre en attendant la peinture


Demain soir j'attaque le gabarit pour souder la couronne dentée dans le roulement géant



Voilà c'est tout pour ce soir, rendez vous milieu de semaine prochaine, car je pars en déplacement donc pas de travaux avant mercredi.

A+
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par 6-TEM-D le 4/12/2016, 21:33

message pour JP
ma page devient très longue, peux tu me dire si le passage à la une deuxième page est automatique, ou dois je faire quelque chose ?
merci d'avance pour ton retour
Cdt
avatar
6-TEM-D
Résident permanent

Nombre de messages : 133
Age : 51
Localisation : valenciennes
Date d'inscription : 21/09/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par jean-jacques rouleau le 4/12/2016, 21:34

Bonsoir,

Sympa à suivre ce mécano!
Pas de butée anti-écartement des vérins, sur l'axe coté chassis?
Bonne continuation ami
JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 9380
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par poisson13 le 4/12/2016, 21:46

Aprés tu pourras toujours essayer de mettre en colère Le chenillard avec des questions auxquelles il a répondu des centaines de fois, mais crois moi c'est trés dur,
ou alors parler de palier :siffle: :siffle: :siffle:

bonne soirée[/quote]

A oui les paliers :youpi: :youpi: :youpi: :youpi: :youpi: :youpi: :youpi: :youpi: :youpi: :youpi:
avatar
poisson13
Résident permanent

Nombre de messages : 209
Age : 55
Localisation : 13
Date d'inscription : 24/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Une PHENIX 400 chez les chtis

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 6 1, 2, 3, 4, 5, 6  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
