Re: Sous la loupe ,la 357

Message par le chenillard le 23/9/2016, 06:58

ouais un gros truc permet plus de souplesse !!! j'en doute mais bon
un petit verin vigoureux c'est bien aussi !!!
pour le menage, JP j'ai ma femme qui a un probleme a l'epaule alors si tu veux t'es logé nourri !! hi hi
pour moi c'est ne fait pas aujourd'hui ce que tu pourras faire la semaine prochaine
https://www.youtube.com/watch?v=e8kd_mM_l7I
a plus
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 23/9/2016, 07:27

Dans le genre ,il y a aussi ça
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 23/9/2016, 21:52

Bonsoir à tous
Préparation des pièces du godet de 60








Pointage des cotés et de la lame




Mise en place des oreilles et soudure





avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par le chenillard le 24/9/2016, 08:14

avé la lame sur le godet de currage houaaa monsieur fait dans le luxe !!
en fait t'es pas trop mauvais quand tu veux hi hi
un petit coup de peinture sur l'etabli ça ferai pas mal aussi !!!!!
je te charie un peu on s'en fout de la peinture mais fais gaffe quand meme !!
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 24/9/2016, 08:33

Bonjour à tous
Mes pauvres établis sont SDF depuis 20 ans ....et ils ont un peu de mal à s'accommoder des aléas du temps ...mais bon ..toujours fidèles au poste
La lame sur le godet ,c'est super et ça fini bien .dommage qu'elle ne soit plus tenue en stock ...
à priori les gars d'en servaient pour creuser ....ça n'est pas fait pour ça
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 25/9/2016, 20:20

Bonsoir à Tous
Pour le montage du godet de 30 ,(après avoir relu le sujet de Gé 38 et la remarque de Marc-Antoine ) ,j'ai décidé de m'essayer à un petit exercice de style :siffle: :siffle:

http://vieilles-soupapes.grafbb.com/t32869-la-sauterelle-a-ge

Préparation de la plaque de fond et traçage afin de réduire la largeur





Tronçonnage et mise en place des joues



Pointage






Découpe de la partie de joue afin d'être à fleur avec le fond



Façonnage des dents (amenuisées) et rajout d'un lardon de lame (j'ai sacrifié la lame du godet de 20 .....j'en trouverai une autre ..)



Soudure des lames avec leur rajout


Après arasage des soudures ,mise en place des dents et lames





Calage en hauteur



Pointage


Soudure du dessous





Deux lardons de fer plat sont rajoutés et taillées après soudure afin de prolonger les dents extérieurs et éviter une accroche



Photos de soudures intérieures zappées ..Pardon


Dernière édition par mcgyver le 25/9/2016, 21:02, édité 1 fois
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 25/9/2016, 20:39

Découpe de quatre lardons de clinquant très minces 10 a 12/100°afin de réduire au maximun le jeux entre les axes et les trous des oreilles durant la phase de soudure


Mise en place et réglage de l'écartement des oreilles



On voit bien les clinquants qui dépassent un peu


Soudure de l'ensemble





Après complet refroidissement ,les axes et le boulon d'écart sont retirés ,les clinquants enlevés et les axes coulissent tout à fait librement
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par hebert thierry le 26/9/2016, 05:30

Bonjour Macgyver,
Très joli godet, avec une forme comme ça ont gagne énormément en efficacité
Quel tuto tu nous fait la
Bonne continuation ami
avatar
hebert thierry
Grand fan du forum

Nombre de messages : 1031
Age : 52
Localisation : Amiens
Tracteurs : MF140 Holder AM2 Bernard w110 et W2 remorque MF837
Date d'inscription : 19/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par GORDINI 07 le 26/9/2016, 05:58

Bonjour
Voilà un godet qui ne coincera pas dans la tranchée !!!! super!

a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 43733
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par le chenillard le 26/9/2016, 06:37

ou ça les poilus debarquent ?
Remarques bien que les 2 dents de coté nous les soudions deja en biais !!
Mais t'es un forçat du travail bien fait comme dab
donc chapeau bas Monsieur Macgyver
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par bricoulou 07 le 26/9/2016, 06:37

Bonjour à tous , beau godet ,à la soudure du mien (sur la rétro ) j'avais opté pour un montage des dents extérieures un biais afin d'avoir que les dents au tirage en fond de fouille ,dans ton montage une usure de l'angle externe des dents va augmenter la surface de frottement me semble-t-il ? en tous les cas ça c'est un tuto de pro !!! bricoulou 07
avatar
bricoulou 07
Grand fan du forum

Nombre de messages : 1260
Localisation : 07210 chomerac
Date d'inscription : 23/01/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par comistic le 26/9/2016, 15:10

Bah Couillon ! ! ! ! ! Comme ils disent par chez moi, même avec toutes les photos et tes superbes explications je suis quelques fois obligé de relire pour tout comprendre.

Je n'ai pas de qualificatif pour ce que tu réalise avec en plus le temps passé à prendre les photos.

Amicalement.
Comistic.
avatar
comistic
Grand fan du forum

Nombre de messages : 1014
Age : 51
Localisation : Saint Pierre de Maillé dans la Vienne
Tracteurs : David Brown 850 C, Deutz D5506, rouleau Piquard-Duret-Sohy, mini-pelle Kubota 1,5T
Date d'inscription : 22/12/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par le chenillard le 26/9/2016, 16:03

il a que ça a faire !!!!! hi hi hi
Et puis c'est son pote qui prends les photos
mais faut reconaitre qu'il bosse bien et c'est pour ça qu'on l'appreci le mec Macgyver sinon y'a longtemps qu'on l'aurait collé a l'hospice le vieux debris hi hi
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par GORDINI 07 le 26/9/2016, 16:11

le chenillard a écrit:il a que ça a faire !!!!! hi hi hi
Et puis c'est son pote qui prends les photos

hi hi
eh non ! c'est bien lui qui doit tout faire ! :youpi:
a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 43733
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par trollito25 le 26/9/2016, 17:43

sympa le godet, débordant d'imagination Mac gyver
avatar
trollito25
Résident permanent

Nombre de messages : 126
Age : 46
Localisation : DOUBS
Tracteurs : MP 357
Date d'inscription : 18/04/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 27/9/2016, 20:07

Bonsoir à tous
Toujours dans le cadre d'un """""""exercice de style """"""....Montage du godet de 20

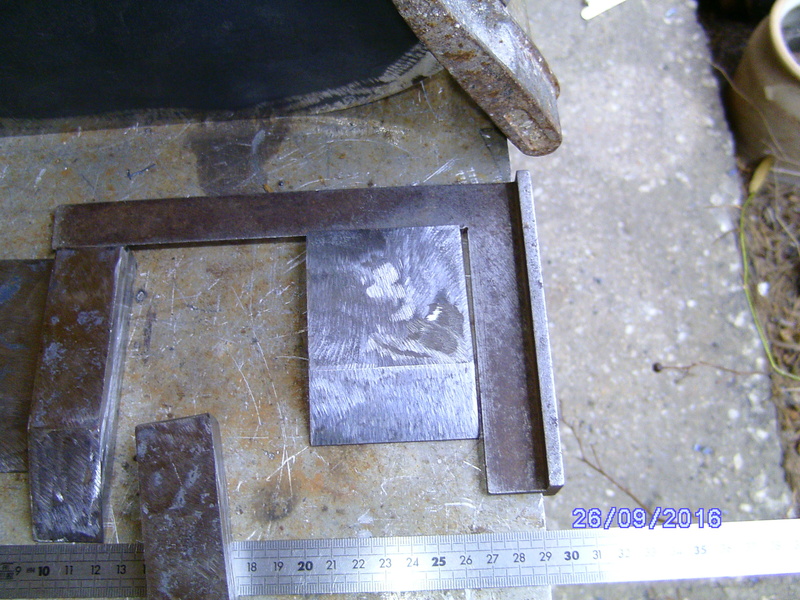

Préparation du fond et des joues


Préparation de 2 lames et de 3 dents



Afin d'avoir les dents extérieures ,légèrement sorties


Lames coupées légèrement en biais



Pointage du godet



Pointage des dents et lames








Vues du dessous




Confection des renforts de dents ,avec du plat de 10 x 30  Longueur 50 mm  meulés en biseau (3 morceaux )








Soudure Intérieur



*Dessous



Meulage de l'intérieur puis montage des oreilles (toujours avec les 4 bouts de clinquant ,afin de facilité le centrage )





avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par GORDINI 07 le 28/9/2016, 06:27

eh voilà il s'est servi un godet ! A la tienne ! :youpi:

a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 43733
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par le chenillard le 28/9/2016, 06:47

ouais meme que ça deborde !!! du godet
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par hebert thierry le 28/9/2016, 20:57

Bonsoir,
même que je le sens bien aimer ça!!
ont en parle :siffle: mais lui a t'ont dit qu'ont aimé sont travail
avatar
hebert thierry
Grand fan du forum

Nombre de messages : 1031
Age : 52
Localisation : Amiens
Tracteurs : MF140 Holder AM2 Bernard w110 et W2 remorque MF837
Date d'inscription : 19/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par turbo840 le 28/9/2016, 21:23

mcgyver chapeau
un assemblage dans les règle de l'art avec par ci par là des astuces de renard et un tuto très détaillé bravo et merci.

turbo840
Routard

Nombre de messages : 59
Localisation : Vaucluse
Tracteurs : mf140 super,Ransomes
Date d'inscription : 24/09/2015

Voir le profil de l'utilisateur http://garagevaxelaire.fr/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 28/9/2016, 21:29

Bonsoir à tous
J'essaie de partager avec ceux qui comme moi se passionnent pour ces montages
C'est un peu notre terrain de jeux ,notre bac à sable pour vieil ados .... :siffle:
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par francis71360 le 28/9/2016, 22:02

bonsoir a tous , biens jolis godets je n aurais pas du me jeter dessus dés le début , j aurais profité de ton expérience et j aurais sans l ombre d un doute (ni scrupule lol! ) copié ta modif . merci pour toutes tes expliquations .
avatar
francis71360
Résident permanent

Nombre de messages : 397
Localisation : saone et loire
Date d'inscription : 03/06/2016

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par le chenillard le 29/9/2016, 05:20

houuuuuuu !!! c'est pas beau de copié !! tu vas finir au pichet !!
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par mcgyver le 29/9/2016, 07:36

Bonjour à tous
tu vas finir au pichet !! a écrit:

Quel lapsus !!!!! De bon matin et déjà le coté ""arsouille " Whouaouuuuuuuuu :course: :course:
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par ALAIN/als le 29/9/2016, 07:45

!


Dernière édition par ALAIN/als le 18/12/2016, 08:24, édité 1 fois

ALAIN/als
Grand fan du forum

Nombre de messages : 3985
Localisation : !
Tracteurs : !
Date d'inscription : 30/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Sous la loupe ,la 357

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 11 sur 13 Précédent  1, 2, 3 ... 10, 11, 12, 13  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
