nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Page 6 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par ALAIN/als le 17/10/2016, 14:56

ouvres un peu la pompe !! a 110 ca fait moins de temps

ALAIN/als
Grand fan du forum

Nombre de messages : 3985
Localisation : !
Tracteurs : !
Date d'inscription : 30/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 17/10/2016, 15:20

viens en voiture
on se demerdera toujours de te faire rapatrier du materiel si tu vois qq chose qui t'interesses !!!
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

nanopelle 2 thermoelectrique

Message par machaon le 27/10/2016, 23:55

bonsoir à tous ?
pendant que les uns ont fait la "bringue à la ferraille" , je me suis un peu amusé.

la nanopelle est devenue thermo electrique (solaire), en utilisant un groupe hydraulique de fendeuse 7T.

Il est maintenant installé à demeure sur le chassis, et un coupleur push pull permet de passer rapidement du moteur thermique au moteur electrique sans aucune vanne à fermer ou ouvrir; en attendant d'installer 2 antiretour en definitif.

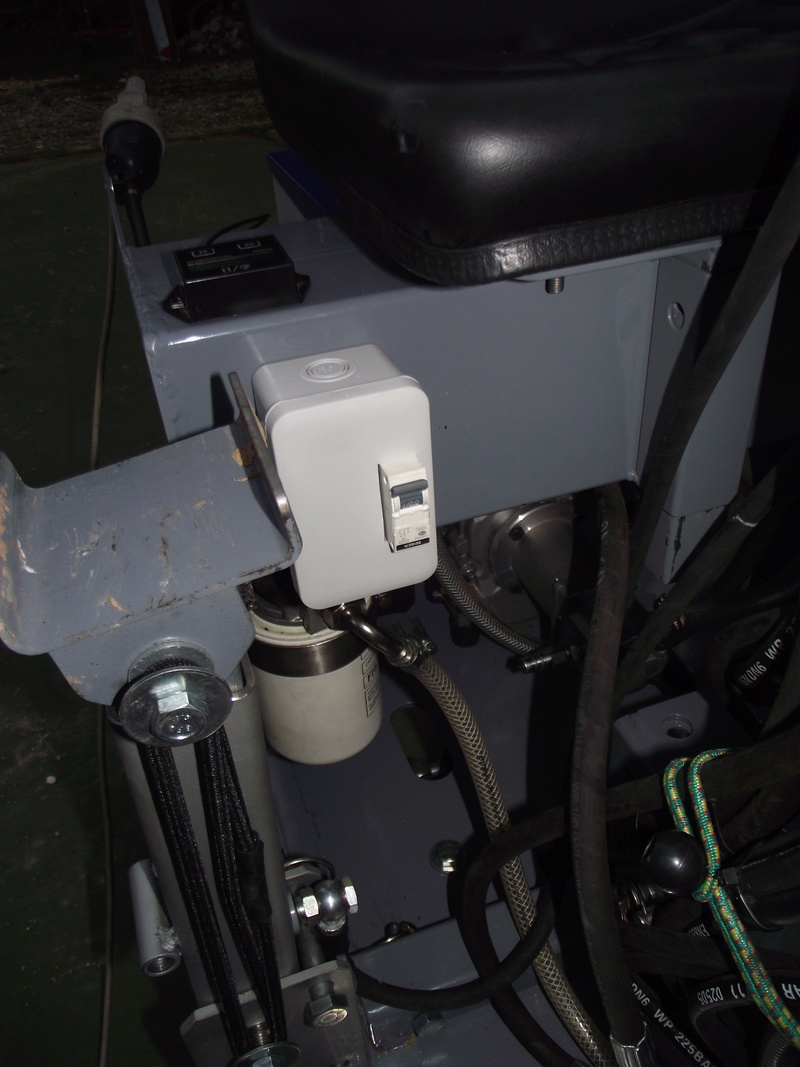

 Installation d'un interrupteur pour la  mise hors circuit momentanement de la securité manque d'huile  , pour pouvoir charger la pelle dans une remorque sans rester planter en plein millieu des rampes !!!!




Bon ensuite , pour faire plaisir au chenillard , un ptit blabla technique , à savoir  des mesures de pression/puissance pour arreter de supputer sur les conso  puissance en hydraulique.

Montage d'un wattmetre,

puis  mesures à differentes pressions de service  , 0 50,100,150 bars et débit théorique 5,7 l/mn.

résultats :
                    Mesures     Calcul    + Conso à vide      total
circuit ouvert   541W                        541                541W
   50 bars      1003W          475          541               1016W
 100 bars      1532W          950          541               1491W
 150 bars      2194W         1425         541               1950W

Conclusion:

 puiss mesurée + puiss circuit ouvert = puiss théorique               ami
                                                                       (Puissance  Watt = Debit X Pression/600)

Donc , les formules de calcul  théorique sont confirmées ...à la condition de ne pas oublier de tenir compte de la puissance consommée en circuit ouvert par le moteur.


Bon maintenant les distributeurs:

j'ai 2 distributeurs 5 elements montés en série , n° 1 le distri  moteurs hydrau , stab latéraux, lame
                                                                n° 2 le distri  bras pelle

D'abord , remplacement du flexible souple  reliant les 2 distributeurs par un coude rigide et 2 ecrous 12L
Cà n'a pas été de la tarte à cintrer.

AVANT


APRES


C'est plus sobre  :siffle:

 La Pression arrive en P1, ressort  en N1 (sans carry over)  arrive en P2 et ressort en T2.

Ce montage permet d'avoir 1 pression de service differente à chaque distributeur .
Dans mon cas :
100 bars pour le distri n°1 moteurs, et 150 bars sur le distri n°2 pour le bras pelle.

Bon ,pour finir un petit amenagement bien pratique, une boite pour outils (massette , burin,truelle,clefs, chiffon, etc), dont on a toujours bespoin sur les chantiers....

Support alu démontable, et malette acier mobile.

[url=https://servimg.com/view/18713220/221][/url]



bon j'arrete pour ce soir, suite au prochain épisode.
a+
machaon
avatar
machaon
Résident permanent

Nombre de messages : 160
Localisation : vaucluse
Date d'inscription : 24/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 28/10/2016, 07:01

Jesus Christ 2 le retour !!!! he camarade sans dec t'es le plus fort !!
reussir a monter une telle usine a gaz dans un si petit espace
chapeau l'artiste :youpi: :siffle: :youpi: :siffle:
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par GORDINI 07 le 28/10/2016, 07:43

BONJOUR
Là c'est très fort !
non seulement le côté technique (avec la réalisation et les contrôles en appui) mais aussi (ce qui ne gâche rien , bien au contraire) le côté esthétique avec cette mallette et son logement....
TROP FORT !

A+
jp

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 44150
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par bricoulou 07 le 28/10/2016, 21:05

HÉ le chenillard t'a un concurrent sérieux là !!! ça cogite fort ,et le résultat est là !!! bricoulou 07
avatar
bricoulou 07
Grand fan du forum

Nombre de messages : 1282
Localisation : 07210 chomerac
Date d'inscription : 23/01/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

rectificatif formule theorique

Message par machaon le 28/10/2016, 21:51

Bonsoir à tous,

merci pour ces remarques sympatiques.

Je vois que tout le monde ne suit pas  :siffle:.......

j'ai fait une grosse "erreur de frappe" , j'ai inversé  l'équation , à savoir la bonne est :

Puiss consommée mesurée = puissance calculée  + puissance circuit ouvert


Bref ,il serait interressant de connaitre le rendement de ces moteurs électrique , le ratio puissance consommée /puissance restituée sur l'arbre , je crois que notre ami Mc gyver devrait pouvoir nous aider?


Bon qqs photos pour completer :



a+
machaon
avatar
machaon
Résident permanent

Nombre de messages : 160
Localisation : vaucluse
Date d'inscription : 24/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 29/10/2016, 09:11

ça fait un peu cokpit d'avion avec toutes ces manettes :siffle: :siffle:
tu arrives a t'y retrouver ?
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par machaon le 29/10/2016, 10:36

bonjour le chenillard,

"ça fait un peu cokpit d'avion avec toutes ces manettes"


c'est marrant que tu dises cela, c'est mon coté pilote ULM qui doit ressortir.Sinon pas de soucis ,car le distri du bas N°1 c'est les deplacements  , stabilisateurs , et lame
haut  N°2 c'est tout le bras pelle...

J'ai preferé sans joystick, pour pouvoir manoeuvrer  parfois 3 elements à la fois , c'est rare et il faut pas mal de delicatesse et  d'habitude , mais ca marche et certaines manettes sont raccourcies , ou courbées pour eviter les embrouilles


Coté  bras telescopique , ca marche variment bien, pourrai tu me donner des précisions sur le verin que tu as utilisé   sur la MP357,
On veut des photos ......
 moi j'ai pris un 20/32 C450 standard qu'il a fallu modifier en verin à "capillaire".






bon on attend tes photos ...
a+ machaon
avatar
machaon
Résident permanent

Nombre de messages : 160
Localisation : vaucluse
Date d'inscription : 24/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 29/10/2016, 10:52

on a fait faire les verins par notre fabriquant d'hydraulique !! pourquoi se priver hi hi hi
on a mis un 25x40 400
les plans du nouveau bras sont deja en decoupe apres le proto
Les joysticks c'est hyper precis par rapport au piano et tu peux faire tous tes mouvements pareils sans lacher le manche (pour parler pilotage)
au niveau ULM je suis en train de negocier un Mosquito !!!!
ma femme fait la gueule mais quel pieds cet engin !!
c'etait ça ou un Petrel :siffle: :siffle: :siffle:
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par machaon le 29/10/2016, 11:22

quand on a les moyens techniques et industriels ca aide, j'ai tout fais un peu à la demerde.

ca veut dire que tu vas mettre en serie ou en option la rallonge de bras ??
Coté ULM, j'ai bossé sur le proto du petrel de Claude Tisserant en 1985, et sur les process des series fabriqués au brésil par EDRA.
moi je suis + branché pendulaire et delta.

Je crois que l'on a vraiment beaucoup de choses à se raconter...
a+
machaon
avatar
machaon
Résident permanent

Nombre de messages : 160
Localisation : vaucluse
Date d'inscription : 24/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 29/10/2016, 11:36

tu sais ou on est, c'est quand tu veux
y'a de quoi boire et dormir sans probleme
a plus
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 29/10/2016, 11:51

non non !!! ma femme m'a eu une fois elle m'aura pas 2 fois :siffle: :siffle: :siffle:
en plus l'helico ça fait un moment que ça me chatouille grave !!
donc cette fois des que la decision sera prise elle restera ami ami ami
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 29/10/2016, 12:38

elle pourra le tordre de toutes les façons quand elle le lache il revient a son point innitial !!! c'est la memoire de forme :siffle: :siffle: :siffle:
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par machaon le 30/10/2016, 20:39

bonsoir à tous,

allez un ptit amenagement "sécurité".... rigolez pas  vous autres , ça  a déja servi à plus d'un...



et une petite photo des dessous de la nanopelle 2 thermo electrique ....... c'est pas si encombré que vous  l'imaginez :



Y'a de quoi mettre encore quelques ptits bricolages...
a+
machaon
avatar
machaon
Résident permanent

Nombre de messages : 160
Localisation : vaucluse
Date d'inscription : 24/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par GORDINI 07 le 30/10/2016, 20:41

Bonsoir
C'est bô !!!!! super!

a+
JP

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 44150
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 30/10/2016, 20:44

Quel pieds bot !!! :siffle: :siffle:
bon d'accord je vais me coucher
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par mcgyver le 30/10/2016, 21:02

Bonsoir à tous
Je viens juste de lire la page 6 de ton post
"""""""""""""""
Code:
 La Pression arrive en P1, ressort  en N1 (sans carry over)  arrive en P2 et ressort en T2.

Ce montage permet d'avoir 1 pression de service differente à chaque distributeur .
Dans mon cas :
100 bars pour le distri n°1 moteurs, et 150 bars sur le distri n°2 pour le bras pelle.
Tu me donnes quelques inquiétudes .....
Sans carry over ,lorsque tu actionnes le distributeur N°2 ,tu montes en pression dans le N° 1 (y compris sur le retour ) Les joints de presse étoupe sur la ligne retour ,ne sont pas prévus pour encaisser de la pression ..du moins au delà d'un certain cap et ils finiront par exploser ou se désagréger car il n'y a pas de drainage sur la ligne retour ....:bizarre:
En principe pour avoir deux pressions différentes ,on alimente le plus "vorace en bars" en 1° et via un carry over on attaque le second
Ayant déjà vu maintes fois ce montage (qui fini toujours par lâcher ..,je n'aurais pas osé ..) mais peut être est ce pérenne ..après tout ,pourquoi pas
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9528
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 31/10/2016, 09:56

ça a ete notre probleme number one sur les pelles retro a l'epoque !!!
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par machaon le 31/10/2016, 21:19

bonjour à tous




merci pour  l'éclairage trés pointu du docteur "mc gyver" et professeur chenillard et je vais m'empresser de suivre leurs conseils .
Donc , remise du carry over sur N1, mais cette fois je mets une sortie aussi sur T1, et là ça devrai marcher.

à suivre!!

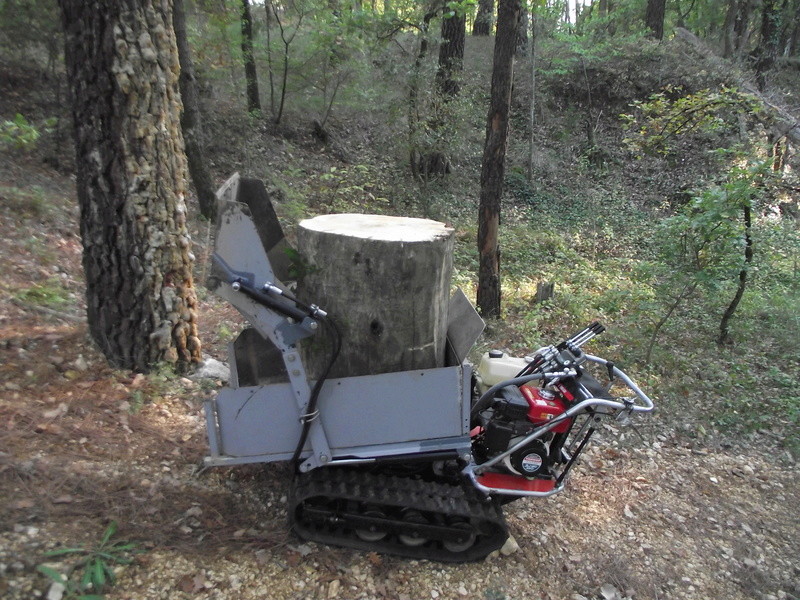

qqs photos de l'utilisation du dumper modifié chargeur :

la benne basculante peut faire office " funiculaire" sur les terrains pentus!




Bref c'est une bonne petite machine modifiée en hydraulique.
a+
machaon
avatar
machaon
Résident permanent

Nombre de messages : 160
Localisation : vaucluse
Date d'inscription : 24/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par GORDINI 07 le 1/11/2016, 08:49

Bonjour
C'est impératif de mettre la bille de bois dans cette position pour les montées !
cela évite que son contenu déborde !!!!






ok......je ne suis plus là !

____________________________________________

Bonjour  "Invité" et bon "surf" sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 44150
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par Feub le 1/11/2016, 10:30

Au moins 60 km/h, et tu fais drapeau derrière!!
avatar
Feub
Grand fan du forum

Nombre de messages : 2969
Localisation : Saint Jean la Bussière (69)
Tracteurs : IH 744 de 1978 + chariot élévateur Matral et Motostandard 1017d
Date d'inscription : 08/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

vitesse dumper MCG 95 modifié hydrau

Message par machaon le 1/11/2016, 17:36

bonsoir

ah non, non euh ......120 km/h c'est a fond de la première seulement, et j'ai jamais passé encore la seconde , sachant quà fond de 4eme, on doit pas etre loin du mur du "con" :siffle: :siffle:

Plus serieusement, c'est une base MCG 95 Yanmar avec entrainement par courroie, et il y a 4 vitesses avant, et 2 vitesses arriere.

V avant max = 4,5km/h
V arr max = 2,6 km/h,
mais avec 3,5CV , et avec ce genre de chargement , je monte en 2° lente soit 1,9 km/h, (mesuré) et ca le fait largement bien !!!!
C'est plus rapide que la sauterelle qui va à 1,1km/h mesuré à 3000 rpm :siffle:

Voila , ce sont des valeurs mesurées (chrono /distance), pas des suputations......
avatar
machaon
Résident permanent

Nombre de messages : 160
Localisation : vaucluse
Date d'inscription : 24/01/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par mcgyver le 1/11/2016, 17:42

on doit pas etre loin du mur du "con"   / a écrit:
avec ou sans cédille
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9528
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par le chenillard le 4/11/2016, 16:03

elle est bonne mais elle ne fait pas le menage :siffle: :siffle: :siffle:
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2402
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

Re: nanopelle autoconstruite sur base chenillard Bach Alu modifiée

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 6 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
