Vérin qui flotte sur sauterelle

Voir le sujet précédent Voir le sujet suivant Aller en bas

chargeurplus Vérin qui flotte sur sauterelle

Message par Pit32 le 13/11/2014, 19:17

bonsoir à tous,

voilà j'ai attaqué aujourd'hui le montage de ma sauterelle souée-peinte.  Je bute sur le montage du grand vérin de la flèche. On me dit de mettre des bagues de chaque côté (coté corps du vérin). Si je fais ça, je n'ai plus assez de bague pour les Rollers alors il me reste les rondelles en diam 25 mais j'en ai que 5 et ça ne suffira pas !

Comment avez-vous fait ? Y a-t-il un risque à ce que le vérin flotte un peu de droite à gauche ?

Merci de votre aide.

Pit


Dernière édition par Pit32 le 14/11/2014, 09:54, édité 1 fois

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par mcgyver le 13/11/2014, 19:29

Bonsoir a tous
Le jeux ,c'est l'âme de la mécanique ....
Non ,sans rire ,peux tu nous montrer cela ,? combien de mm ?
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 13/11/2014, 19:31

j'ai mis une bague de 15mm de chaque coté sur les conseils du technicien de Bach'alu mais elles vont me manquer pour les rollers...

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par mcgyver le 13/11/2014, 19:39

a dû y avoir un beug a l'assemblage ... Demandes des bagues a B/A

Peux tu nous montrer ça ?
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 13/11/2014, 19:41

oui il n'y a pas de bagues soudées sur l'interieur du bras à cet endroit..

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 14/11/2014, 09:53

Voilà la photo avec les bagues en place



C'est comme ça chez vous ?

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par mcgyver le 14/11/2014, 13:09

Bonjour a tous
Avec une vue d'ensemble c'eut été mieux
La flèche c'est le 1°bras (articulé sur la noix ) Le second bras c'est le balancier
Ou se situe le probleme en 1 ou 2 ?

avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 14/11/2014, 15:50

En 1 au niveau de l'attache du corps du verin 1 au plus près de la noix

J'ai eu une réponse indirecte en lisant le poste sur les amélioration à apporter. Aldingue (je crois) recommande de compenser le jeu lateral du verin pour avoir une sauterelle moins nerveuse.. Je vais dc essayer de trouver quelques rondelles en diametre 25 (pas facile dans ma campagne) et garder les bagues pour les rollers installés ce matin.

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par mcgyver le 14/11/2014, 16:07

Non ,je pense qu'il y a eut un beug
Avant il y avait des bagues soudées (les joues étaient en 8 mm )
Depuis qu'ils sont passé en 15 mm il ont enlevé les bagues soudées
L'erreur c'est de ne rien mettre ,il faut que les bagues soient en place;même si tu ne les soudes pas
Appelles B/A et ils t'enverront des bagues

avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par patoche45 le 14/11/2014, 18:02

bonsoir,
suite aux évolutions
la suppression des bagues soudées doit être pour pouvoir inverser la position du bras et du vérin, afin d'avoir plus de force. Mais il faut des bagues entretoise pour centrer le pied du vérin
A+
Pat
avatar
patoche45
Résident permanent

Nombre de messages : 166
Age : 56
Localisation : 45 - AMILLY
Tracteurs : JD 110
Date d'inscription : 01/07/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 14/11/2014, 19:26

Alors je commande des bagues chez Bach alu et je continue mon montage...
Patoche tu peux en dire plus dur le montage du verin et le gain de force. Dans la notice y a plusieurs montages différents verin tourné vers le haut le bas....

Merci de votre aide tous

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par patoche45 le 14/11/2014, 19:56

voici un extrait d'une ancienne notice de montage où il y avait les 2 montages



je n'ai pas vu ce montage sur le nouvelle notice

A+
avatar
patoche45
Résident permanent

Nombre de messages : 166
Age : 56
Localisation : 45 - AMILLY
Tracteurs : JD 110
Date d'inscription : 01/07/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 14/11/2014, 21:20

Document précieux ! Merci !

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Tassin31 le 16/11/2014, 19:05

J'ai le même souci que toi pour ce vérin
côté noix, il y a de l'espace entre le corps du vérin et le bord de la noix.
Et comme j'ai déjà installé les bagues sur les rollers, je n'ai plus à en mettre!



Mais d'une manière générale
c'est vrai que le nombre de rondelles livrées me semble très juste en quantité:
Pour les rondelles en 20 (10 fournies):

  • il en faut 2 sur sur l'axe du vérin de la lame


  • il en faut un certain nombre sur l'axe de qui tient les deux corps de vérin de direction
    j'en ai mis 2 en bas, 3 au milieu et 2 en haut et il reste encore un espace mais pas de l'épaisseur d'une rondelle


  • il en faut une sur l'axe qui va recevoir l'autre extrémité d'un des vérins de direction
    sur la photo, la rondelle n'est pas mise


  • il en faut 2 voire 4 sur l'axe qui va recevoir l'autre extrémité de l'autre vérin de direction
    sur la photo, les rondelles ne sont pas mises


  • il en faut 2 au moins sur l'axe qui va recevoir le bras du vérin reliant la flèche au balancier
    sur la photo, les rondelles ne sont pas mises



Soit un total de 14 à 16 rondelles!

Et comme je n'ai pas encore positionner les godets, je ne sais pas s'il en faudra encore en plus!
A noter aussi que je n'en ai pas mis sur l'axe qui tient le corps du vérin de la lame mais il y aurait de la place pour en mettre!

Pour les rondelles en 25 (5 fournies):

  • Il en faut 2 côté arbre du vérin reliant la noix à la flèche



  • Il en faut 2 sur l'axe reliant la noix à la flèche
    sur la photo, les rondelles ne sont pas mises



  • Il en faut ... un certain nombre  (au moins 6)!  sur l'axe supportant le vérin reliant la noix à la flèche
    sur la photo, les rondelles ne sont pas mises




Soit un total de 10 à 12 rondelles!

Mais sur ce décompte, j'espère que vous aller me contredire !
Peut-être ne faut-il pas mettre de rondelles partout...
Peut-être ai-je mis des trucs à l'envers....

Tassin31
Apprenti

Nombre de messages : 19
Localisation : Toulouse
Date d'inscription : 09/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par le chenillard le 16/11/2014, 19:54

Bonjour,
s'il faut des rondelles supplementaires il n'y a qu'a demander !!!!
Un petit mail a Bachalu et elles partent aussi sec par le courrier
On ne va pas deposer le bilan pour une dizaine de rondelles hi hi hi
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par le chenillard le 16/11/2014, 21:06

patoche45 a écrit:voici un extrait d'une ancienne notice de montage où il y avait les 2 montages



je n'ai pas vu ce montage sur le nouvelle notice

A+

C'est vrai que le bras de la Sauterelle est prevu pour les deux positions !!!
Un verin a toujours plus de force en poussant qu'en tirant
On avait prevu ce dispositif au debut pour permettre de lever des charges un peu plus importantes avec des masses a l'arriere
Mais vu les qq fous qui voudraient pouvoir lever 15 T avec ce petit engin on a passé sous silence ce dispositif
en Toutes choses la raison prime !!!!!
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 17/11/2014, 12:01

Bonjour, je dis pas non à un sachet de rondelles en 25 car c'est pas facile à trouver par ici ! Et je promets de pas dépasser les 13 T !!!

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par le chenillard le 17/11/2014, 17:14

il faudrait faire un email avec nom et adresse a la societe et on se fera un plaisir de vous envoyer ça
Bachalu ne recule devant aucun sacrifice ::: hi hi hi
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 17/11/2014, 17:52

C'est fait ! j'ai utilisé le mail de Kevin puisque j'avais eu à faire avec lui au moment de l'achat ! Un gros merci à vous !! (hâte d'attaquer les tranchées en cette année de centenaire de 14/18 !!)

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par le chenillard le 17/11/2014, 18:00

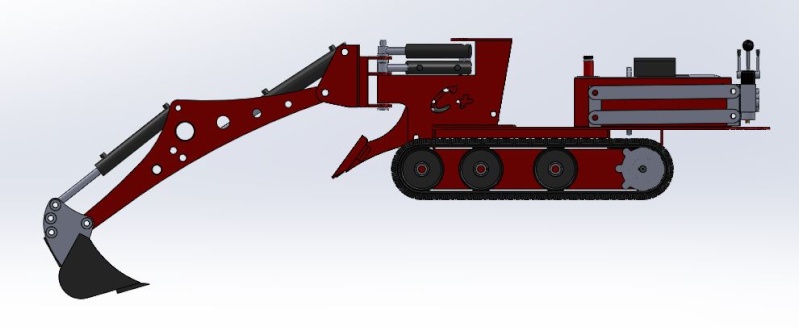

Juste pour rire en voila une qui fait 60 cm de haut pour creuser dans les vides sanitaires !!!
C'est une entreprise specialisée qui nous a demandé ça







avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par le chenillard le 20/11/2014, 07:58

Bonjour, je suis a la recherche d'un soudeur monteur pour la region Bretagne
Dans un triangle St Brieux,Lorient, Rennes
Nous avons beaucoup de client Bretons mais qui viennent a l'atelier car pas de represantant ACTIF dans cette region
Si l'aventure vous tente
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Pit32 le 20/11/2014, 16:44

N'étant ni soudeur ni breton je ne pourrai guère vous aider mais j'ai bien reçu mes rondelles et je vous en remercie !
Si tout va bien ce we je fais le tour du quartier avec ma sauterelle !!! :youpi:

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par le chenillard le 20/11/2014, 16:47

des photos du voyage dans le quartier nous feraient plaisir
A+++++
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Vérin qui flotte sur sauterelle

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
