chargeurplus Scarabée en kit de Bach Alu

Message par chocotoff le 28/10/2014, 19:13

Bonjour à tous,

Cela fait quelques jours que je viens sur les forums et je trouve que l'ambiance est très sympa sur ce site.

J'ai commandé un Scarabée en kit chez Bach Alu et j'ai déjà puisé pas mal d'infos pour mon montage grâce à quelques personnes qui ont témoigné sur les forums. J'en profite pour les remercier.

Comme la bebête est récente et qu'il n'existe pas encore d'article sur ce kit, je compte faire profiter à tous de mon expérience.

Etant chauffagiste biomasse, je compte l'utiliser pour porter mes petites chaudières (250kg minimum) et creuser quelques petites tranchées.

Je pense aussi adapter une carotteuse, un petit marteau piqueur et un moteur électrique.  Rien de très effrayant comparé à certaines prouesses vues sur ce forum;-)

Le mat élévateur pourra aussi être modifié pour servir de nacelle afin de m'aider à tuber les cheminées et installer des panneaux solaires.

Je ne lui ai pas encore donné de nom mais mon cœur penche pour "choupette" (petit clin d’œil à Juliette dans un amour de coccinelle)

La livraison est en cours, donc... à très bientôt!

Olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par mcgyver le 28/10/2014, 19:36

Encore un "Belche " :youpi:
Bonsoir et bienvenue sur le site
On va suivre ton montage avec beaucoup d'intérêt:yahoo:
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 28/10/2014, 19:52

Merci Mcgyver,

Je vais tacher d'être à la hauteur... bounce1

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par Camarguais le 29/10/2014, 06:59

Bonjour et bienvenu sur le forum

J'espère que ton montage se passera bien

Cordialement

Camarguais
avatar
Camarguais
Grand fan du forum

Nombre de messages : 1142
Age : 31
Localisation : Arles
Tracteurs : Fabrication Artisanal
Date d'inscription : 15/03/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 19/11/2014, 21:42

Bonsoir tout le monde,

Voilà, ça y est, ma cocote est arrivée et je ne trouve que peu de temps pour la mettre en boite geek

Petit aperçu:

Mon expérience de soudeur se résume à ça (il y a 2 ans) :





Tout ça pour voguer pendant les vacances 2013 sur Paris.

J'avais un petit mig mag de 115A et cela a suffit pour de la tôle de 4mm.

Maintenant cela se corse...

Diantre, heureusement, il y a le "beauf" (celui qui est super sympa quand vous l'êtes avec sa sœur (et qui vous met des claques le reste du temps...) et son mic mac... ou plutôt son mig mag 165A ainsi que son vieux brol de 200A  super!



Et ça se présente bien, les premières soudures s'enchainent... bardaf le chassis se plie... :non:

Et là, heureusement le "beauf" est dans le coin! :youpi:



Si c'est pas beau ça :



Là je soude le réservoir et j'ai du mal à trouver les bonnes pièces. Un petit mail à bach alu et la réponse revient aussi vite.

J'en profite pour leur parler du Père Noël (ils comprendront) et je reprend mon travail.

Je souhaite ajouter un moteur électrique en parallèle au thermique pour travailler dans des pièces fermées (des garages par exemples) sans snifer les gaz... J'ai toujours préféré marcher sur les pelouses plutôt que de les fumer...

Et c'est ici que les romains s'empoignèrent... Il faudrait donc que je sorte du réservoir et que je rajoute un T avec deux vannes.  Mais comme je n'y connais rien, je me demande si mes vannes tiendront le coup au niveau pression et si elles ne seront pas trop mal placées au niveau des pieds...?



Avez-vous un petit conseil à me donner?

Bonne soirée et sans doute à demain.

Choco

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par mcgyver le 19/11/2014, 22:26

Bonsoir a tous
Non ,pas 2 vannes sur l'aspiration
2 sorties alimentant chacune une pompe
C'est la sortie des pompe qu'il faut raccorder a un module de ce type



Entrées P (a droite pour le thermique ,par exemple ...) et entrée P (a gauche pour l'électrique )
Sortie U vers le distributeur
Ainsi la mise en marche du moteur thermique ou du moteur électrique ,active la pompe qui lui est associée ;l'huile repousse la bille (interdisant le retour sur l'autre pompe )et elle est canalisée en U jusqu'au distributeur

Chez Hydrokit ,c'est ça



Notre ami Le chenillard ,devrait (peut etre ) pouvoir te fournir Embarassed
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par le chenillard le 20/11/2014, 17:53

Chacun fait sa vie comme il le sent !!!
c'est le principe de Bach'alu
Je suis egalement le montage avec interet
Bonne continuation
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2243
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 20/11/2014, 23:15

Merci, merci à vous deux !

Tant d'honneurs...

J'ai modifié la config suite aux remarques de Mc Gyver:c024:  :

Est-ce mieux ainsi?



Un petit T en galva avec un petit bouchon et le tour est joué...?

L'idée c'est de continuer le montage (car j'ai besoin urgent de la bestiole) tout en laissant la possibilité d'ajouter l'electrique. En espèrant que le montage ne soit pas au milieu de mes pattes!

C'est bien le problème d'être le premier... C'est celui qui fume la moquette !

En même temps, ce serait sympa par ce post de fournir, aux futurs "monteurs" (et à mon humble personne en passant), un max d'infos en leurs faisant profiter de mes questions "idiotes" (j'en ai beaucoups... geek ).

D'autre part, il y a un tat de possibilités à se servir de ce genre d'engin.  Il serait génial d'essayer d'adapter des outils généralement "lourds" du genre carroteuse ou rainureuse...

En bref un support "universel et y a plus qu'à forer. C'est pas sorcier....

là dessus, j'espère continuer la biquette demain.

Je vous laisserai des nouvelles.

Bonne soirée.

Olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par mcgyver le 20/11/2014, 23:21

Bonsoir
Oui ,c'est mieux ,car sur l'aspiration il faut le minimum de freinage
Si tu devais mettre une vanne ,il faudrait la mettre plus grosse afin de de retrouver en passage totalement libre au niveau du boisseau sphérique
Pour le raccord de sortie des pompes ,j'espère que tu as compris le système
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 21/11/2014, 23:17

Merci McGyver,

Pour éviter tout problème, je peux mettre un T 3/4 plutôt que le 1/2 d'origine.

Aujourd'hui, j'ai avancé dans les pointages.  Pas eu le temps de faire des photos.   Désolé...

Je ne saurai pas avancer ce WE. Néanmoins, à recommencer, je choisirais la version soudée, non pas pour la complexité mais par manque de temps!

Sinon, les explications de montage sont très bien faîtes, donc pas de regrets, bien au contraire.

Bonne soirée.

Olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 3/12/2014, 08:51

Bonsoir,

Quelques jours se sont passés et je profite de quelques minutes de répit pour vous donner des nouvelles de la Bête

Jusqu'ici pas trop de problèmes.

Le premier poste à souder a rendu l'âme et je me suis rabattu sur la grosse Berta.... une pure merveille !!!

Au niveau du chargeur, je n'ai pas suivi entièrement la cote des plans... et j'ai préféré présenter les pièces entre elles.

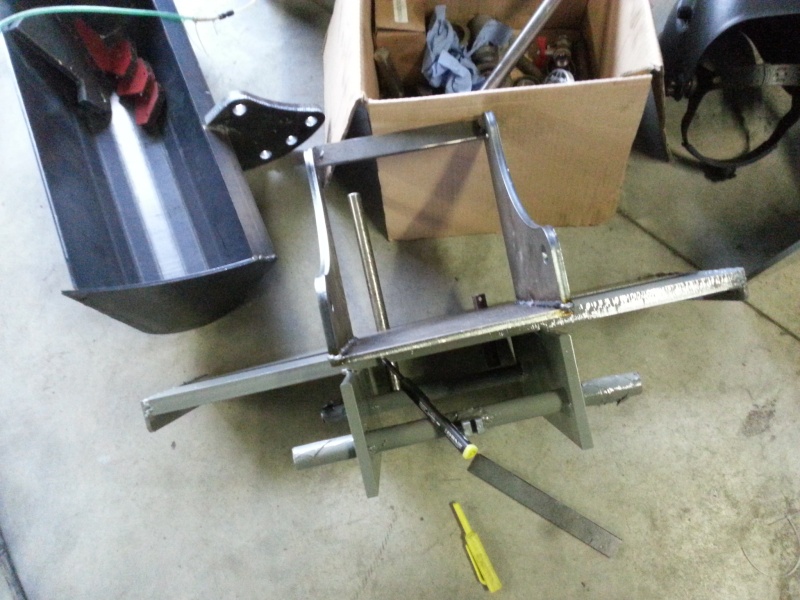

Voici donc mon montage ;





De même pour les joues du godet, c'est plus facile et plus rapide que de prendre les mesures.



Par contre, j''ai voulu mettre des raccords galva à la sortie du réservoir d'huile (pour ajouter des vannes d'arrêt) et là, j'ai fait une grosse connerie.... au test de pression, ça fuit de partout.  Je vais essayer au colmatage bi-composants ou bien je vais devoir trouver d'autres raccords. cyclops

Voilà, les pièces sont quasi toutes soudées et avec un peu de chance, je commence les peintures ce soir.




Bonne journée.

Olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par le chenillard le 3/12/2014, 10:22

S'il te faut de nouveaux raccords on est la !!! et ça sera gratuit
Pour ce qui est des adaptations, on est ouvert a toutes propositions permettant de faire avancer le schmilblic
bonne continuation
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2243
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 5/12/2014, 09:00

Merci, merci Père Chenillard.  Pour l'instant tout se passe bien.

Encore merci pour le Godet Chargeur, livré par erreur et offert gracieusement. santa

Voilà, les  choses se finalisent et j'ai colmaté les fuites du réservoir avec de la colle bi composants.  A 4 bars, pas de fuite.



Je suis en train de présenter les pièces, terminer les dernières soudures et hop, ce soir ma bestiole passe dans la cabine de peinture.



Avec un peu de chance, vous aurez les photos ce WE.

Bonne journée.

Olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 6/12/2014, 00:00

Avec un peu d'avance (ce qui ne me ressemble pas...), voici la choupinettte en pleine séance de teinture:



Je pensais peindre la structure centrale en vert mais au dernier moment , j'y ai renoncé. Du coût, choupinette ressemble beaucoup à une autre du forum! (c'est tout à son honneur). Je compte cependant ajouter une touche de vert....

J'

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 6/12/2014, 00:05

Et voilà, le message est parti trop tôt sans que j'ai fini ma phrase! Suis dans mon lit, avec le portable sur mon bidou... désolé.

Bonne soirée.

olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 11/12/2014, 23:13

Bonsoir à tous,

Après les dernières pièces à souder, voici les dernières avancées :





Ici, je cale...

J'ai du mal à monter les chenilles!

Toutes mes excuse de vous demander une question aussi bête, mais comment fait-on???

Bonne soirée à tous.

Olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par Feub le 12/12/2014, 00:14

Bonsoir,

Une technique: http://www.edenguard.fr/Sauterelle/Chenilles.php je ferai comme cela perso...
avatar
Feub
Grand fan du forum

Nombre de messages : 2801
Localisation : Saint Jean la Bussière (69)
Tracteurs : IH 744 de 1978 + chariot élévateur Matral et Motostandard 1017d
Date d'inscription : 08/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 12/12/2014, 08:18

Merci à toi Feub.

Je m'en vais essayer ce matin.

Bonne journée.

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par Pit32 le 13/12/2014, 21:06

Moi j'ai fait comme dans la doc : chenille posée sur les trois rollers, tendeur à 0 et tu enfiles l'engrenage sur la chenille puis sur le moteur. Un peu galère pour aligner la goupille mais ça se fait. Ne pas oublier le graissage à la graisse graphitée pour facilité un futur démontage...

Pit32
Apprenti confirmé

Nombre de messages : 27
Age : 41
Localisation : Mane
Tracteurs : sabatier le pratique
Date d'inscription : 18/09/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 15/12/2014, 01:49

Merci Pit,

Après quelques malheureuses tentatives, j'ai monté l'engrenage et placé la chenille. Ensuite, j'ai positionné le dernier roller et finalement, j'ai fais passer l'axe arrière dedans.



Super, génial, ça marche !!!

Oui mais, Shocked aujourd'hui, je commence l'hydraulique... et là....

Je commence par les tuyaux des moteurs de chenilles... .... pas la place de mettre les réductions à un ou deux millimètres près....

Il fallait monter les raccords avant de monter les moteurs, avant de monter les chenilles, avant de monter le dernier roller, avant de monter l'axe arrière... :non:  :non:  :non:

Demain je continue et j'installe un filtre à huile version Titi58 (faut que je lui présente mon gros minet pour le remercier, il est prêt à partir avec un tube de colle...) :youpi:



Bonne soirée

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par Linus68 le 15/12/2014, 07:42

Il faut dire qu il est magnifique ton matou.
avatar
Linus68
Pilote chanceux

Nombre de messages : 87
Localisation : Alsace
Tracteurs : Hako Track 2700DA
Date d'inscription : 16/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 16/12/2014, 09:15

Merci pour lui

Hier, j'ai presque fini l'hydraulique.  J'ai ajouté un filtre avant le moteur afin d'éviter tout risque de dommage.  Compte tenu de la taille, je n'ai pas trop peur de la cavitation mais je ne suis pas un expert.




Si quelqu'un a quelque chose à dire là dessus, qu'il n'hésite pas.

Aujourd'hui, je n'aurai de toute façon pas le temps d'y travailler.

Bonne journée.

Olivier

chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par Yannick61 le 16/12/2014, 12:08

Bonjour
Beau taf
Juste une question le filtre du l'a bien mis en aspiration de la pompe?
C'est bien un filtre d'aspiration pas de retour?
A plus
avatar
Yannick61
Résident permanent

Nombre de messages : 919
Age : 29
Localisation : FLERS
Date d'inscription : 27/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par chocotoff le 16/12/2014, 16:35

C'est un filtre de retour mais j'ai enlevé le clapet anti-retour ainsi que le ressort. De cette sorte, il y a peu de perte de charge et le diamètre des orifices est en 1'1/4. D'un côté il y a le flexible fourni par Bach Alu et de l'autre c'est du 22 (3/4) serti.

C'est jouable?


chocotoff
Apprenti confirmé

Nombre de messages : 22
Age : 50
Localisation : Liège
Tracteurs : Bach Alu Scarabée
Date d'inscription : 28/10/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par Yannick61 le 16/12/2014, 16:45

Si tu a enlever le clapet l'huile ça passer par la et pas par le filtre
Par contre on évite de tuyauter une pompe en rigide a cause des vibration
A bientôt
avatar
Yannick61
Résident permanent

Nombre de messages : 919
Age : 29
Localisation : FLERS
Date d'inscription : 27/11/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Scarabée en kit de Bach Alu

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
