ma bennette 3 points

Message par le soudeur 85 le 20/9/2014, 18:45

bonjour , a l'heure actuelle je suis entrain de concevoir une bennette 3 points pour mon futur micro tracteur :







la suite du cadre de la bennette bientot


Dernière édition par le soudeur 85 le 20/9/2014, 18:51, édité 1 fois
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par francis le 20/9/2014, 18:50

salut!
laisse refroidir le post !!!:youpi:
avatar
francis
Grand fan du forum

Nombre de messages : 1065
Age : 57
Localisation : troyes
Tracteurs : la liste est devenue trop longue !!
Date d'inscription : 04/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par cedr le 20/9/2014, 22:43

A suivre...
Tu vas créer la caisse ou tu utilises de la récupération ?

cedr
Résident permanent

Nombre de messages : 270
Localisation : yonne
Date d'inscription : 25/10/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 21/9/2014, 09:23

cedr a écrit:A suivre...
Tu vas créer la caisse ou tu utilises de la récupération ?


création de moi meme tout comme mets autres projets
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

ma bennette 3 points

Message par jean-jacques rouleau le 22/9/2014, 07:48

Bonjour,

Le 3ème point sera hydraulique?
A+ JJR24

jean-jacques rouleau
Grand fan du forum

Nombre de messages : 9035
Localisation : 24310 brantome
Date d'inscription : 07/08/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 22/9/2014, 12:48

jean-jacques rouleau a écrit:Bonjour,

Le 3ème point sera hydraulique?
A+ JJR24


peut etre , peut etre pas je vais voir sa etant donner que j'ai un vérin double effet en rab
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 30/9/2014, 20:04

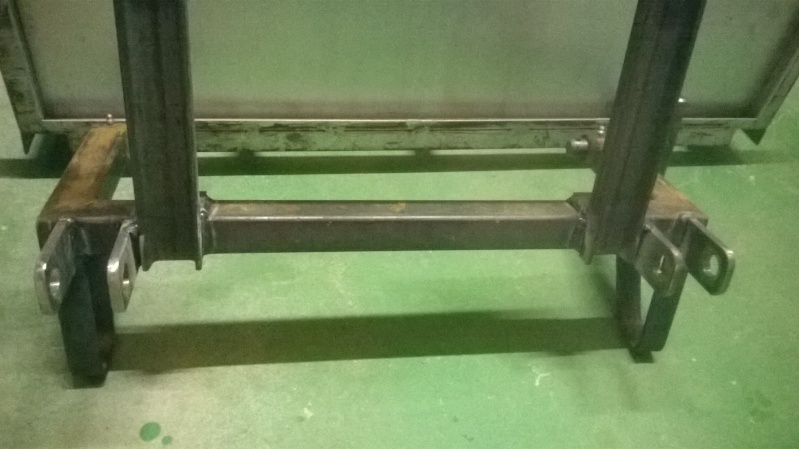

Bonsoir , voila des photos de la suite du projet :

tube de 35X35 ep 5 mm , avec tube mécanique de 25/35 pour l'articulation :





youpiii





maintenent va falloir réflechir au levier de fermeture / ouverture , mettre les fixations diametre 22 mm
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 12/10/2014, 18:10

Bonjour , aujourd'hui la bennette a un peu avancer :

plat de 50x8 long de 65 mm percez a 22,5 mm :



une fois soudé :




avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par lebricolou le 18/11/2014, 19:42

le soudeur 85 a écrit:Bonjour , aujourd'hui la bennette a un peu avancer :

plat de 50x8 long de 65 mm percez a 22,5 mm :



une fois soudé :




Bonsoir
au moins un constructeur qui pense a mettre les graisseurs au bon endroit et au bon moment
c'est juste une remarque
avatar
lebricolou
Résident permanent

Nombre de messages : 194
Age : 68
Localisation : 57580 bechy
Tracteurs : Farmall ihc d212d,deutz f1l 712;fahr d90, aussi un solex 3800fer guson ff30 ds,renault d 22,kiva moteur bernard,kiva moteur chaise,farmall super cub,farmall fcd!
Date d'inscription : 26/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 18/11/2014, 19:44

lebricolou a écrit:
le soudeur 85 a écrit:Bonjour , aujourd'hui la bennette a un peu avancer :

plat de 50x8 long de 65 mm percez a 22,5 mm :



une fois soudé :





Bonsoir
au moins  un constructeur qui pense a mettre les graisseurs au bon endroit et  au bon moment
c'est juste une remarque

un constructeur particulier pour le moment je les mits de coter dans le garage , car je suis sur un plus gros chantier
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par max42 le 18/1/2015, 22:28

Salut soudeur 85,

C'est très original comme système de basculement sur ta bennette, c'est une idée à garder :youpi:

Par contre, une question me chiffonne :bizarre: : quel va être ton système de basculement ? Hydraulique je suppose

Si tu compte basculer la benne du châssis par un système de verrouillage manuel, dans la configuration actuelle de ton châssis, tu aura très difficile de déverrouiller ton système de basculement car lorsque la benne sera chargée : les futurs axes qui solidariseront le bac du châssis seront sous une tension énorme du fait de ton bras de levier important :siffle:

Pour libérer tes axes de verrouillage, il te faudra un 3 point hydraulique pour pouvoir incliner la bennette chargée et ainsi faire "toucher à terre" l'extrémité du bac pour relâcher la tension dans tes axes

Max

max42
Membre assidu

Nombre de messages : 47
Age : 22
Localisation : belgique
Tracteurs : SFV 201, Fordson Major E1A
Date d'inscription : 23/07/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

bennette

Message par lebricolou le 19/1/2015, 18:56

max42 a écrit:Salut soudeur 85,

C'est très original comme système de basculement sur ta bennette, c'est une idée à garder :youpi:

Par contre, une question me chiffonne :bizarre: : quel va être ton système de basculement ? Hydraulique je suppose

Si tu compte basculer la benne du châssis par un système de verrouillage manuel, dans la configuration actuelle de ton châssis, tu aura très difficile de déverrouiller ton système de basculement car lorsque la benne sera chargée : les futurs axes qui solidariseront le bac du châssis seront sous une tension énorme du fait de ton bras de levier important  :siffle:

Pour libérer tes axes de verrouillage, il te faudra un 3 point hydraulique pour pouvoir incliner la bennette chargée et ainsi faire "toucher à terre" l'extrémité du bac pour relâcher la tension dans tes axes   et justement si le trois point est hydro,c'est que ça va forcer :bizarre:

Max

Bonsoir :youpi:
tout  simplement poser la bennette a terre quand elle est  chargée:c011:  et ouvrir le verrouillage  et relever  ensuite,comme cela pas de contrainte  sur le verrou , ni sur les axes,enfin pour  ce que j'en dit
avatar
lebricolou
Résident permanent

Nombre de messages : 194
Age : 68
Localisation : 57580 bechy
Tracteurs : Farmall ihc d212d,deutz f1l 712;fahr d90, aussi un solex 3800fer guson ff30 ds,renault d 22,kiva moteur bernard,kiva moteur chaise,farmall super cub,farmall fcd!
Date d'inscription : 26/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par max42 le 19/1/2015, 19:41

Salut soudeur 85 :youpi:

Reprend-moi si je me trompe mais avec les 2 pieds (fers plats en "U" ) que tu a soudé sur ton châssis, il ne te sera pas possible de poser le bac au sol autrement qu'en inclinant le châssis :bizarre: et donc jouer avec la longueur de ton troisième point.

Ou bien alors, c'est surement la solution que tu va adopter, c'est de souder 2 pieds identiques à l'extrémité du bac :siffle:

Max

max42
Membre assidu

Nombre de messages : 47
Age : 22
Localisation : belgique
Tracteurs : SFV 201, Fordson Major E1A
Date d'inscription : 23/07/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 23/1/2015, 22:43

max42 a écrit:Salut soudeur 85 :youpi:

Reprend-moi si je me trompe mais avec les 2 pieds (fers plats en "U" ) que tu a soudé sur ton châssis, il ne te sera pas possible de poser le bac au sol autrement qu'en inclinant le châssis :bizarre: et donc jouer avec la longueur de ton troisième point.

Ou bien alors, c'est surement la solution que tu va adopter, c'est de souder 2 pieds identiques à l'extrémité du bac  :siffle:

Max

Bonsoir , le bricolou a repondé a ta question , pour la deverrouiller tu redescend les bras de relevage , puis tire le levier et ensuite leve les bras , et rebaisse les bras pour reverrouiller la benne , s'il n'y a pas de pied a l'arrière c'est tout simplement pour une simple raison la lame qui sera fixer dessus , donc pas de pied
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 23/1/2015, 22:48

sur cette vidéo , on aperçoit le principe de fonctionnement :

https://www.youtube.com/watch?v=rj9eWxswzB4
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 23/1/2015, 22:52

petit avancement sur la benne :

mise en place d'un arceau ou garde corps afin dit attacher toute sorte de chose :



pose des axes de 25mm goutte d'eau pour retenir le caisson :



le caisson en principe de fonctionnement :

avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par francis le 24/1/2015, 09:07

salut!
et le verrouillage automatique ! il est ou !!! Laughing
avatar
francis
Grand fan du forum

Nombre de messages : 1065
Age : 57
Localisation : troyes
Tracteurs : la liste est devenue trop longue !!
Date d'inscription : 04/01/2009

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par willo le 24/1/2015, 09:09

ben dis donc.
tu vas pouvoir t'installer en tant que maraicher avec tout ce matos....
avatar
willo
Grand fan du forum

Nombre de messages : 5210
Age : 36
Localisation : 79250
Tracteurs : someca 615 renault super 5 vigneron Deutz 4005 Deutz D25 bouyer 330 Gutbord Mabec
Date d'inscription : 26/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 24/1/2015, 13:07

francis a écrit:salut!
et le verrouillage automatique ! il est ou !!! Laughing

moitier dans ma tete moitier en construction
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 24/1/2015, 13:08

willo a écrit:ben dis donc.
tu vas pouvoir t'installer en tant que maraicher avec tout ce matos....

non en gaec avec mon collegue et sont yanmar
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 24/1/2015, 13:16

il va falloir que je commence a construire un hangar :



avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 31/1/2015, 11:55

Bonjour , la bennette avance petit a petit , le verrouillage mécanique est installer et fonctionnel , le système de retenu par chaîne egalement
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par Mic736 le 31/1/2015, 12:11

Bonjour

Peux tu nous mettre une petite photo? Cela va nous intéresser.

A+

Mic736
Résident permanent

Nombre de messages : 473
Localisation : Tours Indre et Loire
Date d'inscription : 26/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 31/1/2015, 12:15

Mic736 a écrit:Bonjour

Peux tu nous mettre une petite photo? Cela va nous intéresser.

A+

Oui pas de soucis des que j'ai récupéré mon pc je transfert les photos de mon téléphone sur celui ci actuellement je suis sur ma tablette
avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par le soudeur 85 le 22/2/2015, 18:56

bonsoir , la bennette a avancer un peu plus voici donc les photo :

le levier d'ouverture / fermeture :





support de chaine pour la retenir une fois benné :







les crochets une fois installer :



ressort de rappel en provenance de garniture de moyeu de remorque agricole :



vue d'ensemble a l'heure actuelle :

avatar
le soudeur 85
Grand fan du forum

Nombre de messages : 1505
Age : 31
Localisation : vendée 85
Tracteurs : tracteur kubota artisanal & remorque hydraulique artisanal
Date d'inscription : 27/05/2014

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: ma bennette 3 points

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
