Moteur ANDREAU....une technique bien particulière

Message par GORDINI 07 le 29/12/2013, 16:19

Bonjour
Si je me permets d'ouvrir ce sujet c'est suite à l'acquisition d'un moteur ANDREAU par François85 (un peu timide sur les VSA mais il ne peut être partout , entre les livres qu'il écrit, les restaurations de moteurs, les expos....il a une vie de retraité très occupé !!!)

Il s'agit donc d'un moteur fabriqué par Citroën et mis au point par Jean Andreau. C'est un moteur à 4 temps mais les deux courses sont différentes.
voici quelques explications techniques :








sur le schéma ci-dessus on voit bien que la course est différente selon les temps : admission (courte) suivie de la compression (encore plus courte) puis explosion (course longue) et échappement (encore plus longue)

François a fait une animation pour que l'on comprenne la cinématique de ce moteur :



le moteur de François:





a+
JP

____________________________________________

Bonjour "Invité" et bon surf sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 49582
Localisation : MANDUEL(GARD)
Age : 63
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Moteur ANDREAU....une technique bien particulière

Message par GORDINI 07 le 29/12/2013, 16:27

Une autre vidéo : François expose son moteur...qui ne tient pas en place !!!






et François qui montre la cinématique de son moteur ouvert :




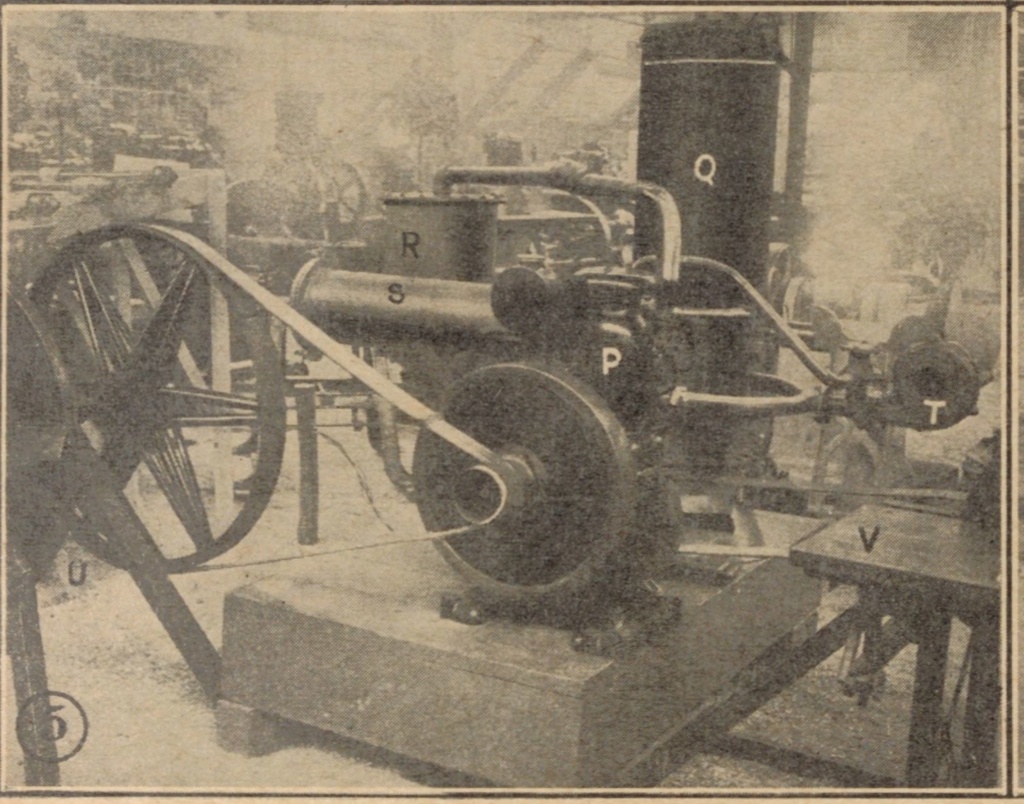

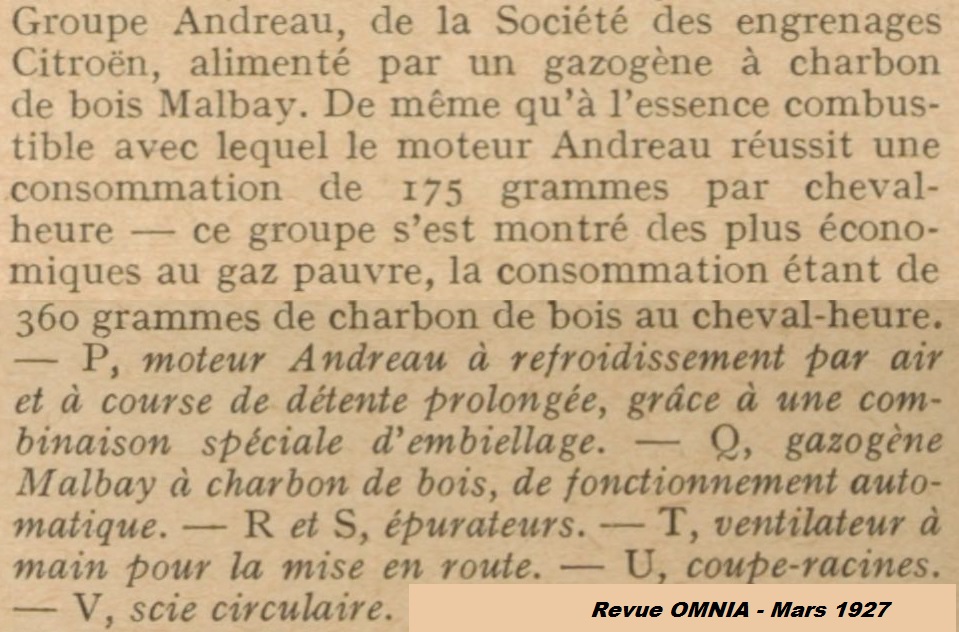

et encore un peu de lecture









____________________________________________

Bonjour "Invité" et bon surf sur les VSA !
avatar
GORDINI 07
Modérateur
Modérateur

Nombre de messages : 49582
Localisation : MANDUEL(GARD)
Age : 63
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

Re: Moteur ANDREAU....une technique bien particulière

Message par aztek29 le 29/12/2013, 19:05

Slt,

intéressant le principe, Merci !

Je note une économie de carburant annoncée de l'ordre de 60% par rapport à moteur essence "clasique" de puissance équivalente... Pourquoi pas plus de moteurs sur ce principe alors ??  :bizarre:


Yo
avatar
aztek29
Grand fan du forum

Nombre de messages : 4501
Localisation : Brest
Age : 37
Tracteurs : chargeurs sur chenilles LTM klockner Bamaco BC20 et BC25, Deutz D4005
Date d'inscription : 11/09/2009

Voir le profil de l'utilisateur http://amoko.free.fr/Documentations

Revenir en haut Aller en bas

Re: Moteur ANDREAU....une technique bien particulière

Message par GORDINI 07 le 29/12/2013, 21:03

bonsoir
Selon Wikipédia...."En 1924, il fit un moteur à course variable. Ce moteur subit avec succès tous les essais au Conservatoire des Arts et Métiers. Il est d’ailleurs probable qu’il détient encore le record du monde de moindre consommation avec 165 gr CV heure. Ce moteur fut du reste construit aux Engrenages Citroën à plusieurs centaines d’exemplaires. Quelques-uns fonctionnent encore dans les Landes."

Pourquoi une si petite production?
*Parce que beaucoup plus compliqué à fabriquer (voir l'ensemble de bielles)
*Parce que Andréau a rapidement été porté vers l'étude d'un 6 cylindres à la demande d'André Citroën
*Parce que les usines Citroën avaient le plein emploi et la production automobile suffisait à les occuper !
et peut-être des raisons autres que je ne connais pas !

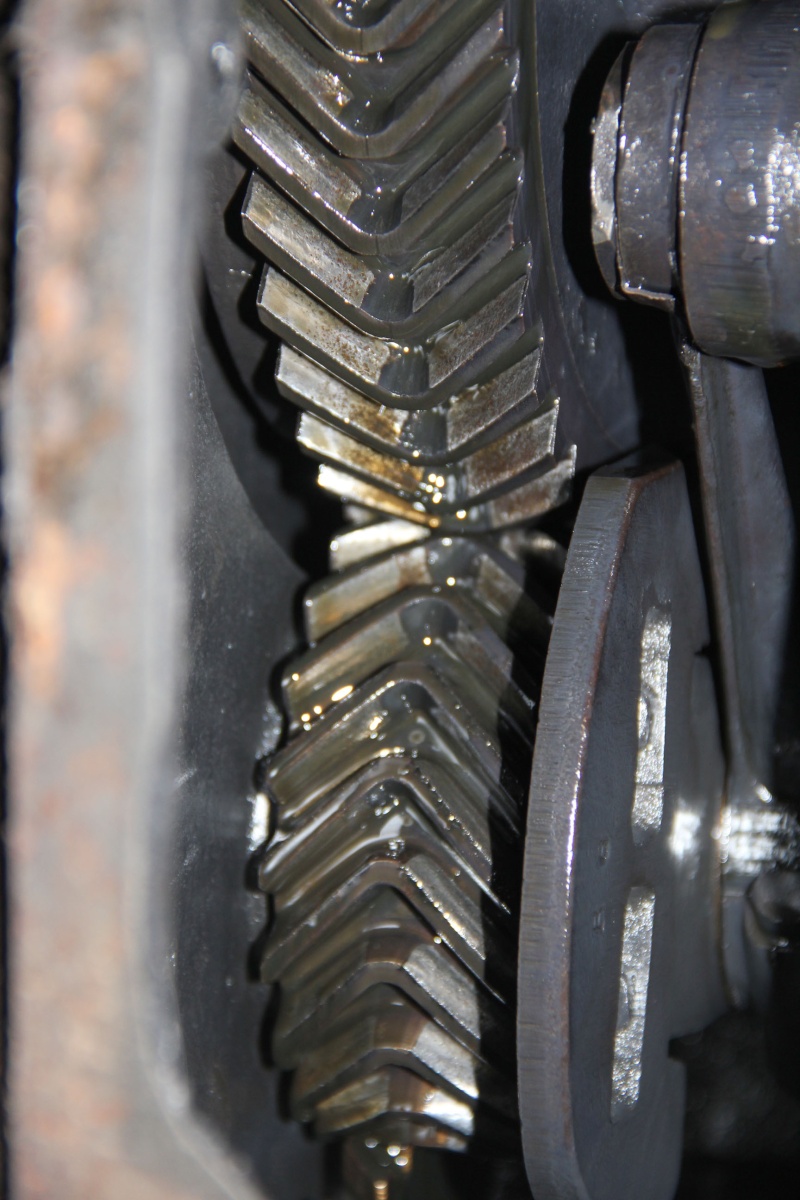

voici les pignons typiquement Citroën du moteur de François:
