chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 13/9/2013, 22:51

Bonsoir, oui j'ai juste repositionné le vérin sur le balancier 3 cm plus haut, demain je ferai un croquis avec les cotes cela fait 2 jours que suis dessus avec des ébauches en bois car il faut pas mal titillé pour trouver les réglages et aujourd'hui j'ai fait la version métal. J'ai pas les moyens de me payer un logiciel de CAO donc je fait l'ancienne!!!

à savoir que seulement les entraxes cela ne suffit pas car le rayon est important aussi j'ai fait 6 ébauches en bois pour trouver le bon diamètre.

A+

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par mcgyver le 13/9/2013, 22:55

à savoir que seulement les entraxes cela ne suffit pas a écrit:
Je parlais de tous ..les entraxes ...
A l'ancienne ..nous le faisons tous ...(certains appellent cela " la mécanique de la rue " ) mais ça a toujours cours
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 13/9/2013, 23:00

Oui pas de problèmes,demain soir avec la suite.

A+

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par elpoissard le 14/9/2013, 09:14

Super boulot

elpoissard
Routard assidu

Nombre de messages : 65
Localisation : 44
Date d'inscription : 06/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par le chenillard le 14/9/2013, 10:51

Bonjour,
il me semble que malgré les compas vous n'ouvrez pas plus que sans !!!
je me trompe ?
Le systeme des godets avec les 3 trous nous donne quand meme une amplitude de 130° !!!
Mais bon chacun vois midi a sa porte
Beau boulot quand meme
A plus tard
avatar
le chenillard
Grand fan du forum

Nombre de messages : 2395
Localisation : Jonzac
Date d'inscription : 17/02/2012

Voir le profil de l'utilisateur http://www.hho.fr/

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par mich42 le 14/9/2013, 12:15

bonjour,

beau boulot, tu aurais pu te servir de mes plans, et je pouvais te donner les cotes des rayons des renvois.



avatar
mich42
Résident permanent

Nombre de messages : 248
Age : 38
Localisation : roanne 42
Date d'inscription : 24/03/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 14/9/2013, 20:09

Bonjour, comme promis les cotes du compas , aujourd'hui finition des axes, meulage des soudures etc enfin pas beaucoup d'avancement mais beaucoup de temps passé quand même pour des bricoles...

L’amplitude du compas donne environ 170°

A+







Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par mcgyver le 14/9/2013, 20:31

Bonsoir a tous !
Whaouuuu ! super ! Merci
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 15/9/2013, 20:10

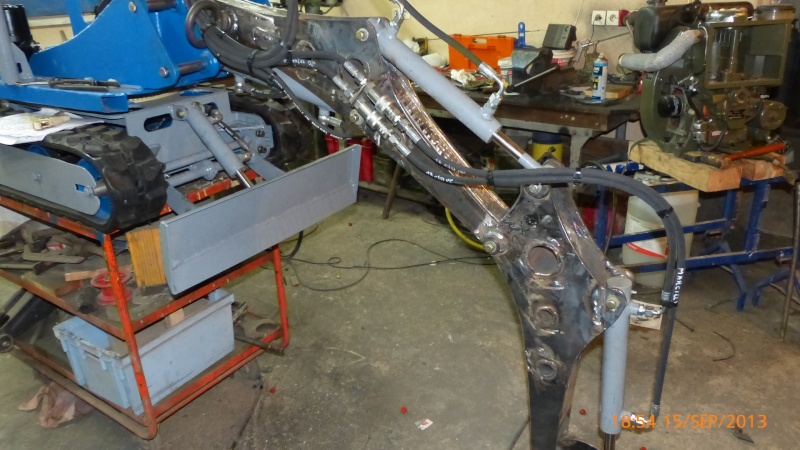

Bonsoir, aujourd'hui finitions des axes de bras et godets, et début du montage hydraulique.

A+






Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par mcgyver le 15/9/2013, 20:17

Bonsoir !
Pffffffffffffffffffffuuuuuuuuuuuuuuuu Axes traversants ...6 bagues en ligne ...tu as dû t'amuser a la soudure ...pour que ça reste en ligne :siffle:
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 15/9/2013, 21:58

Bonsoir, une vieille méthode qui s'appelle la contre soudure, qui consiste à faire de petits cordons de 5 cm maxi et de les opposer en quinconce et il est très rare que le métal face du retrait avec cette méthode.

A+.

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 17/9/2013, 21:49

Bonsoir, aujourd'hui peinture et fabrication de l’accouplement moteur pompe hydraulique.

A+


Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 18/9/2013, 21:51

Bonsoir, aujourd'hui assemblage de la machine après la peinture, mise en place du moteur , branchements hydrauliques, montage du siège, réglage de certains éléments.

La machine devrait pouvoir faire ses premier tour de tourelle demain ou après demain.

reste à faire l'arceau de sécurité, et les accessoires à monter sur le bras.

A+














Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Titom61 le 18/9/2013, 22:08

Bonsoir,
Très beau rendu !!
Le siège suspendu et le moteur diesel sont ils fournis avec le kit ou est ce de l'option maison ?
Je suis moi même en train de monter une sauterelle (à temps perdu pour le moment...)

Titom61
Résident permanent

Nombre de messages : 352
Age : 33
Localisation : Orne
Tracteurs : Une sauterelle, motoculteur honda F50, kubota BM1400 en copropriété
Date d'inscription : 27/08/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 18/9/2013, 22:31

Bonsoir, non le moteur et le siège c'est perso, le moteur est un farymann diesel de 10 ch et le siège acheter sur un site agricole 70€
A+

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par mcgyver le 18/9/2013, 22:41

Bonsoir a tous
Titi ,je vois bien une pompe tandem ,mais je ne vois qu'un distributeur 7 éléments ....(bon ,je n'ai peut etre pas les bonnes lunettes :siffle: )
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 18/9/2013, 22:51

Bonsoir, si j'ai distributeur 7 éléments et un 1 élément avec blocage pour les accessoires que je veux mettre dessus, on le voit mal sur la dernière photo il est à droite du 7 un peut plus bas.

A+

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 18/9/2013, 23:10


Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 19/9/2013, 19:39

Bonsoir, premiers essais aujourd'hui, tout fonctionne pas mal, juste 2 tuyaux hydraulique qui gouttent au jupe, je vais voir avec Bachalu pour qu'il m'en fasse parvenir, d'autres.

le moteur est très silencieux pour un diesel, bonne puissance hydraulique à partir de 750 tr/mn, le moteur ne cale pas avec les réglages de pression à 145 bars.

demains divers réglages à faire et la machine sera opérationnel , reste plus qu'a faire les accessoires.

A+

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par slig 57 le 19/9/2013, 20:29

salut titi
questions ? quels types d'accessoires as tu l'intention de fabriquer ,et bravo pour ton montage et la rapidité avec le quel tu as fait tout cela .super!
avatar
slig 57
Routard assidu

Nombre de messages : 60
Age : 47
Localisation : 57 moselle
Date d'inscription : 12/11/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 19/9/2013, 21:19

Bonsoir, une débroussailleuse à 3 couteaux , un grappin à bois, un taille haie, une tarière, et un petit gyrobroyeur . Il me reste aussi l'arceau de sécurité à finir et un système pour commander chaque train de chenille au pied.

A+

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 20/9/2013, 20:04

Bonsoir, aujourd'hui modif pour pouvoir commander les chenilles au pied.

A+






Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Edenguard le 20/9/2013, 20:08

Bonsoir,

Superbe boulot !
Je suis de près tes avancées tous les jours ^^

A+ et bon courage pour la suite Smile

Edenguard
Résident permanent

Nombre de messages : 161
Age : 31
Localisation : Landes
Tracteurs : Sauterelle
Date d'inscription : 19/11/2012

Voir le profil de l'utilisateur http://www.edenguard.fr/

Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par Invité le 20/9/2013, 21:32

Merci, cela commence à être pas mal avancé, encore quelques jours et cela sera bon...

A+

Invité
Invité


Revenir en haut Aller en bas

chargeurplus Re: Construction de mon Kit Libellule Bach Alu

Message par mcgyver le 20/9/2013, 21:34

Bonsoir a tous !
Beau boulot Titi !!!
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9527
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
