chargeurplus Pelle Rétro Bach'alu en kit à souder

Message par Arystide26 le 20/4/2013, 19:49

Bonjour à tous! J'avais commandé une rétro en kit à souder en Oct. 2012...J'ai commencé dans l'hiver, et mon collègue qui devait faire toutes les soudures a eu un souci au genou....Nous sommes des retraités.....Report au printemps .....maintenant. Elle est soudée, peinte et mise en service....ce matin. Je vous fais le "tuto" promis, il y a le godet de 35 gratuit à la clef.....Je suis déjà sur le forum, par un tracteur Steyr 188...qui avait une pelle rétro attelée....J'ai revendu les deux....

Les commentaires sont après les photos.....

Palette reçue....



Déballage....


Ebavurer, et finir les trous....

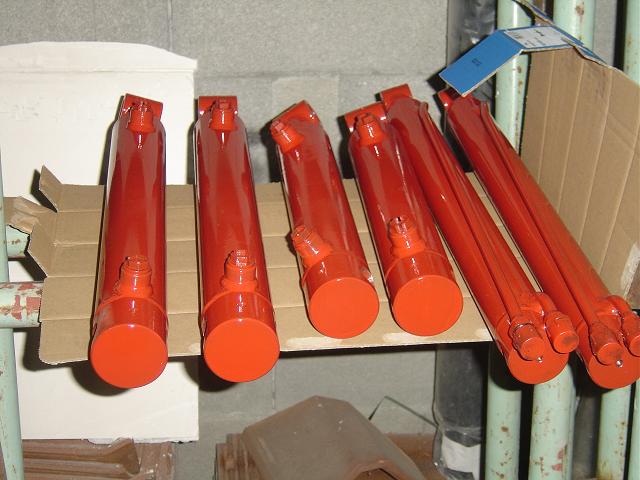

Peindre à l'antirouille les vérins....


Je vais mettre un niveau d'huile....



Soudure....



Ajustage du "transparent", en macrolon....


Taraudage....


De gauche à droite..le joint en caoutchouc, le transparent, et le fer qui vient tout serrer avec des vis de 5x20 six pans+rondelles plate....


Peinture noire en bombe....



Soudure des supports pour les distributeurs....


Celui de droite....(la plaque de celui-ci est recoupée d'1 cm afin d'avoir les manettes à égale longueur du chassis)....


Montage à blanc....




La suite en images.....

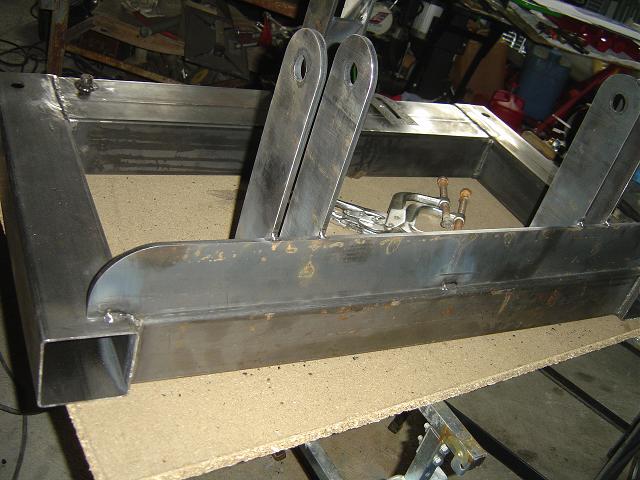

Le réservoir est fini, étanche (test), et le reste est soudé par moi....


Le collègue soudeur arrive...Mr Claude...pour commencer le reste du montage et finir de souder le plancher....On s'attaque au montage du vérin de direction et de la plaque de support de la pompe....


La noix est pointée....plus tard, je m'aperçois que la plaque du fond de la noix est inversée....Pas grave.!...Les lumières de passage des flexibles seront à droite plutôt qu'à gauche....


Là, nous nous apercevons que la plaque supérieure de la noix doit être avancée, si nous voulons que le montage, en regardant l'axe, ait l'air d'aplomb....


QQ points de soudure à faire sauter pour rattrapper....

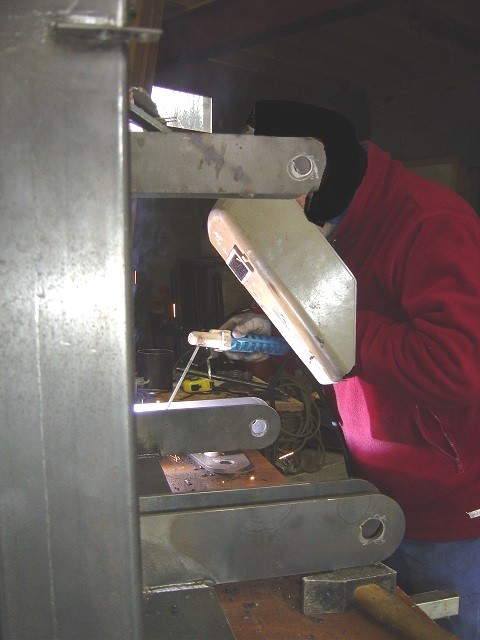

Mr Claude soude définitivement.....




Les plaques du bas, et le repose-pieds....



C'est bientôt prêt...


C'est fait....




On s'attaque aux bras...Pointage....


Sur ce bras, les tubes seront "rasés" à la meule. Mr Claude ne veut pas que ça "dépasse"....


Montage à blanc....


La noix, soudée définitivement....


Un pied...fini....




Je fais le support de siège démontable....


Vu sur le forum...un renfort....


Prêt à peindre à l'antirouille (rouge aussi) les bras, le godet de 20, et le support de siège. Suivront sur les crochets, les pieds et les tubes carrés des stabilisateurs....Le godet de 60 sera soudé et peint plus tard....

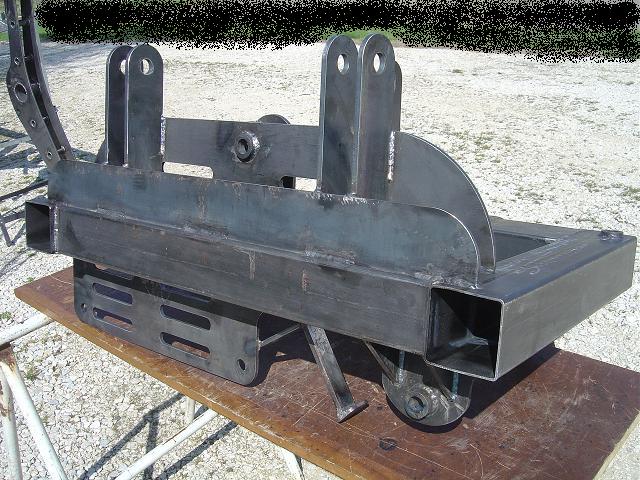

Le cadre principal, prêt à peindre....




Nous avons trouvé la butée d'arrêt de la rotation un peu légère....notre montage....


Tous les axes sont libres de "rouler"comme ils veulent. Il me manquait une bague de Ø25, j'ai utilisé en double les deux arrêts "goutte d'eau....


Je n'ai pas reçu, dans la commande, les deux petites équerres. Je les ai fabriquées avec le fer de la butée de direction....



Le godet de 60....


Enfin, la couche d'antirouille...à l'eau...., très difficile à "envoyer" au pistolet....


Le bras....



Le chassis, avec sa peinture définitive...qui brille....


Le pied....





Le bras....


Le bras complet, avec son godet de 20....

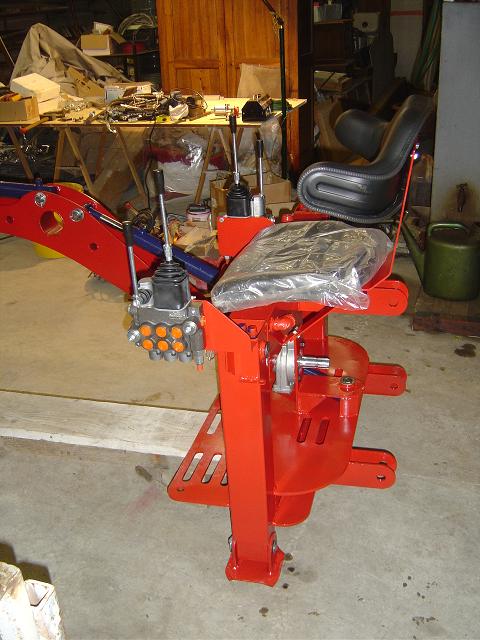

ça prend forme....



QQ modifs....sur les axes libres. Sur le pied du vérin de direction, j'ai mis un graisseur dessus, et fait un trou de 2mmdans l'arbre, en face de la bague du haut. La graisse descendra, et le graisseur du vérin fera le reste. J'ai fait la même modif en bout du même vérin....


J'ai mis des écrous "entretoises" pour que le siège soit d'aplomb, les vis fournies sont trop courtes....


Sur les "retours", j'ai mis un filtre "grille". Le coude d'entrée de l'huile sur le réservoir est vissé sur un filetage 3/4, soudé au réservoir. J'ai fourni la pièce intermédiare entre le filtre et le raccord pour le té....



Pour le 3 points de mon tracteur Iseki de 28 cv, j'ai acheté des embouts Ø22 / filetage Ø 25 chez "CARLU3 inernet...J'ai ensuite taraudé à 12 dans la tige filetée de 25, et vissé pour bloquer....


Au moment de faire les essais, je n'avais que le distributeur de gauche qui fonctionnait, le flexible N° 2 était mal branché....



Je vous montre celui de droite....


Et l'alim. sortie de pompe + les retours....
Tout fonctionne,j'espère que cette machine conviendra à mes besoins....petits besoins maintenant. J'ai eu deux tracto-pelles, un ford 2RM et un JCB 3CX Turbo 4x4.

Je vous souhaite une bonne semaine, et longue vie au forum.....Arystide26.....

Arystide26
Membre chanceux

Nombre de messages : 33
Age : 70
Localisation : DROME du VERCORS
Tracteurs : Iseki TU240fd
Date d'inscription : 09/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Pelle Rétro Bach'alu en kit à souder

Message par mcgyver le 20/4/2013, 20:05

Bonsoir a tous
Merci Arystide pour ce compte rendu de montage !!!! :
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9521
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Pelle Rétro Bach'alu en kit à souder

Message par GORDINI007 le 20/4/2013, 20:55

Bonsoir
Moi je dis "bravo Monsieur !"

en un message et plein de photos et de commentaires, tu nous as fait un tuto superbe !!! super!

Tua s bien mérité ton godet de 35 ! (c'est facile à dire pour moi, puisque ce n'est pas moi qui paie !!!)

bonne idée que le rajout du niveau ! cheers

MERCI à toi !
a+
JP de Nimes
avatar
GORDINI007
Modérateur
Modérateur

Nombre de messages : 42958
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

chargeurplus Re: Pelle Rétro Bach'alu en kit à souder

Message par pepito71 le 21/4/2013, 08:20

la vache !
super montage....
très belle soudure, peinture...
et amélioration...

bravo !
la mienne (qui est pourtant la meme)c'est du pipi de chat ...) mais bon elle a fait 100m de tranchée ce samedi donc j'en suis content
voir sujet ([url=ici]http://vieilles-soupapes.grafbb.com/t22926-aide-pelle-retro-de-chez-bach-alu-travail-effectue-et-chiffres[/url]

pepito71
Résident permanent

Nombre de messages : 142
Localisation : A la campagne (71)
Date d'inscription : 30/08/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Pelle Rétro Bach'alu en kit à souder

Message par shiba318 le 22/4/2013, 22:16

Bonjour et Bravo!!!!
Très belle réalisation et beaucoup de bonnes d"idées dans un très bon reportage. Encore des idéees que je vais mettre de côté pour quand je pourrais monter la mienne...
Apparament tu as aussi ajouté un robinet entre le réservoir et la pompe?
Compte tenu de tes expériences passés sur d'autres matériels, pourras-tu nous donner tes premières impressions sur ta machine?

Cordialement
Shiba318

shiba318
Résident permanent

Nombre de messages : 121
Age : 48
Localisation : Saumur (49)
Date d'inscription : 29/04/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: Pelle Rétro Bach'alu en kit à souder

Message par Arystide26 le 25/4/2013, 17:18

Bonjour ! Pour Shiba318......Franchement, je n'ai pas de tranchées à faire pour l'instant.....Mai, je suis quand même sorti dans mon jardin......J'avais un piquet bois à arracher contre un arbre fruitier planté il y a qq temps....j'ai approché la rétro, mis en place une sangle qui a étranglé la base...et hop! un coup de retour godet...j'avais essayé à la main...ouille mes reins! ça m'a l'air "nerveux" et costaud, ou plutôt, puissant.. Dans qq temps, mon voisin veut un trou pour mettre un arbre....je suis à 1050 d'altitude...avec ce printemps, on est pas pressé....je vous dirais, ou bien je ferais un "movie"..si je peux, ça parlera mieux. J'ai d'autres modifs...concernant les graisseurs...je vous ferais qq photos...! Bien sûr que si vous voulez savoir par-rapport à mon JCB, ça n'a sûrement rien à voir...un jcb, ça fait 6 tonnes, et j'avais le drott, et le godet avant ouvrant...c'est un engin de pro..... arystide26

Arystide26
Membre chanceux

Nombre de messages : 33
Age : 70
Localisation : DROME du VERCORS
Tracteurs : Iseki TU240fd
Date d'inscription : 09/08/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Kit pelle rétro

Message par Toge Gite le 22/6/2013, 08:00

Bonjour,
  Je viens de passer commande pour une pelle rétro, votre article va m'aider à sa réalisation ; j'ai conversé avec le patron de
SARL BACH'ALU - CHARGEUR PLUS ; qui a l'air très avenant. Nous sommes de plus en plus preneurs des Produits Français; à suivre après réception de l'ensemble.... pour le montage.
 Cordialement
      Henri

Toge Gite
Nouveau membre

Nombre de messages : 7
Age : 68
Localisation : Gite Campagne Toge
Tracteurs : Shibaura
Date d'inscription : 20/06/2013

Voir le profil de l'utilisateur http://www.gite-campagne-toge.fr

Revenir en haut Aller en bas

chargeurplus Re: Pelle Rétro Bach'alu en kit à souder

Message par Arystide26 le 22/6/2013, 17:45

Bonjour à tous!  Bravo! Henri, et bon courage.....En ce moment, je suis dans le 4X4.....graissage, roulement de roue, et fendage de bois.....La retraite....que du "boulot"!  J'ai reçu le godet de 30 promis....je le souderais plus tard !  Bonnes vacances ...!  Arystide...
