chargeurplus kit : chargeur terre de chez BACH ALU

Message par joel41 le 2/4/2013, 21:09

Bonjour
Petit préambule : je suis très très mauvais en orthographe, je n’aime pas écrire, par contre, Je me régale à la lecture des récits sur toutes les réalisations faites sur le forum des vieilles soupapes. Je suis admiratif devant toutes ces réalisations et les personnes qui les réalisent.
Je ne sais pas souder ou très peu, je travaille le bois : CAP ébéniste à la base, ensuite dessinateur projeteur dans le bâtiment.
Voila pourquoi je vous fais part de mes difficultés, des solutions ou des astuces ou complications, selon le point de vue des moustachus, certes je ne compte pas mon temps. Mais l’essentiel est de réussir à mener à bien ce projet qui me donne beaucoup de plaisir.
Alors merci pour votre indulgence.

Le vendredi matin 22 février j’ai pris livraison d’un chargeur terre en version "kit à souder" pour micro tracteur Iseki .
Bien sur je ne surprendrai personne sur l’accueil des clients par le personnel, et le patron de BACH ALU
Oui ce monsieur sait recevoir sa clientèle : visite des ateliers avec commentaires, puis réception dans sa maison avec un bon café pour se réchauffer, car ce matin là la température frisait le moins 3°.
2 heures après mon arrivée, chargement de la Clio Estate, attention avec la palette 300 kg, le mieux serait de prévoir une remorque. Le lendemain, inventaire du matériel : seuls manquent 2 raccords union 1 /2. Presque un sans faute, 2 jours après je les avais dans la boite à lettres.
A bientôt pour la suite des opérations avec des photos, enfin je vais essayer.
Bonne soirée .
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par olivierd le 2/4/2013, 21:34

Bon courage, moi je n'ai pas osé prendre une version à souder...
On va suivre ça de près

Olivier

olivierd
Résident permanent

Nombre de messages : 287
Localisation : 78 nord
Tracteurs : Une Sauterelle Bach alu..... depuis début avril 2013 et un châssis de Dynamark 12/39 pour faire une voiture pour les enfantsen remplacement du Rock'in trop petit.
Date d'inscription : 04/12/2012

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par mcgyver le 2/4/2013, 22:05

Bonsoir et bienvenue sur le forum
On va suivre de près ton montage
Au fait c'est qui
les moustachus,
:siffle:
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 2/4/2013, 22:24

Bonsoir
merci pour les encouragements
les moustachus est un terme employé en aéromodelisme qui designe
les experts dans l' art de pratiquer cette discipline
je pratique ce loisir depuis de nombreuses années
bonne soirée a tous
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par Riodelrey le 2/4/2013, 23:12

Bonjour,
Jai monté un chargeur de chez Bach Alu sur un Kubota B7001 J’ai pris mon temps pour l’adapter et je suis vraiment content de mon travail et aussi du chargeur.

Alors prends bien ton temps ! et met nous les photos au fur et à mesure
Bon Courage @+ ami
avatar
Riodelrey
Pilote assidu

Nombre de messages : 98
Age : 62
Localisation : France / pyrénée Atlantique / Bearn / 64290
Tracteurs : Kubota B7001 DT
Date d'inscription : 25/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 3/4/2013, 21:46

Bonjour,
Je ne suivrai pas la notice de montage qui accompagne le kit tout du moins l’ordre de montage, car je dois me faire la main avec un vieux poste à souder.
Soudure de la cornière 90x90 long 700 avec les 2 joues de renfort, les pièces les plus faciles à souder.
Bon la propreté des soudures et digne d’un débutant, mais cela à l’air solide, si je progresse, je les recommencerai peut être !
Après une trentaine d’électrodes de 3mm je commence à prendre la main, mais rien à voir avec le travail de Titou et bien d’autres, voir mes dernières soudures sur les équerres de fixation du châssis.
Demain travail sur les bras de 60x60 avec tournage de bagues.
Bonsoir et à demain.
http://i71.servimg.com/u/f71/18/21/24/38/dsc_0213.jpg
http://i71.servimg.com/u/f71/18/21/24/38/dsc_0214.jpg
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par Riodelrey le 3/4/2013, 22:33

Bonjour,
Ah bien tu es parti pour faire un bon boulot !
@+ super!
avatar
Riodelrey
Pilote assidu

Nombre de messages : 98
Age : 62
Localisation : France / pyrénée Atlantique / Bearn / 64290
Tracteurs : Kubota B7001 DT
Date d'inscription : 25/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 4/4/2013, 18:30

Bonjour
Pour me faire plaisir, car cela est nullement nécessaire, petite modification sur l’articulation des bras :
Sur la notice de montage est indiqué de souder des rondelles de 20 aux extrémités des bras, tubes de 50x50 et de souder à l’intérieur les bagues.
Les bagues sont en acier avec traitement de surface intérieur et ont un jeu de 4/10 avec les axes de 20mm, jeu que je conserverai car sinon le grippage des axes peut survenir, car l’ensemble du bâtit est monté avec une certaine contrainte, qui déforme le parallélisme.
Sur la partie avant du tracteur est prévu une cornière de 90x90 avec 2 joues, la largeur de cet ensemble mesure 715 mm , 2 plats acier de 12x90 long 1100 sont fixés avec 4 boulons qui sont repris sur les montants au niveau des articulations des bras dont l’ écartement est de 900 mm
Donc une extrémité 715 mm et l’autre 900mm il va se produire des déformations car les plats acier ne pourront pas tout absorber, ou alors le prévoir mais de combien ?
Donc le jeu de 4 /10 est à conserver d’ autant plus que le godet en pleine charge doit avoir de fortes contraintes sur la déformation du bâtît.

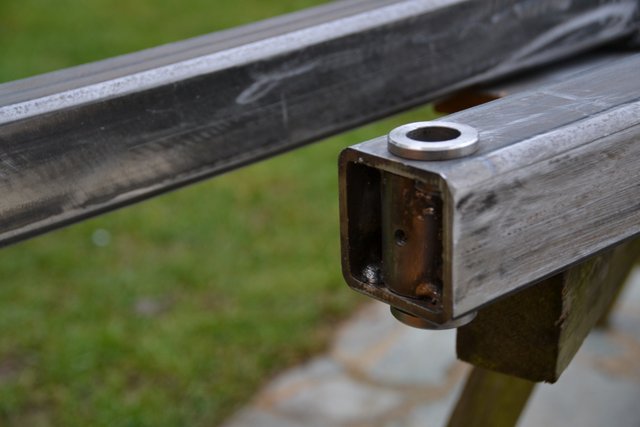

Ma modif ; réalésage des trous de 20mm à23mm sur les 4 bras tubulaires de 50x50 et fabrication de 8 bagues 23 int et 35 ext avec épaulement pour pénétrer de 2 mm dans les bagues de 20x48 fourni dans le kit
Sur les bagues de 48, pose de graisseurs
Maintenant je vais essayer de mettre les photos correctement avec servimg.
A bientôt









Ouf j'ai réussi!!
Merci Marc Gyver.
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 5/4/2013, 15:26

Bonjour,
Le travail de soudure commence réellement : assemblage des 4 joues sur les tubes de 70x70 effectivement la soudure resserre les joues de 5 mm, tige filetée rondelles et 2 écrous ,miracle on récupère l’ écartement de 70mm .



Soudure des tubes de 70x 70 sur u de 50x100. La notice dit de respecter l’écartement entre les tubes, je conseillerais de faire +10mm en haut à l’articulation des bras : à la pose les 2 plats acier de 12x90 n° 19 (nomenclature BACH ALU) resserre fortement le châssis du chargeur au niveau des bras

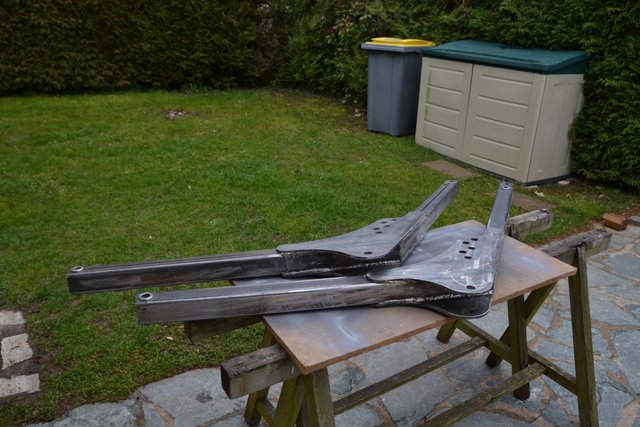

Soudures des bras pas de difficulté : les coupes en angle sur le kit sont parfaites, par contre réaliser des soudures esthétiques dur dur !

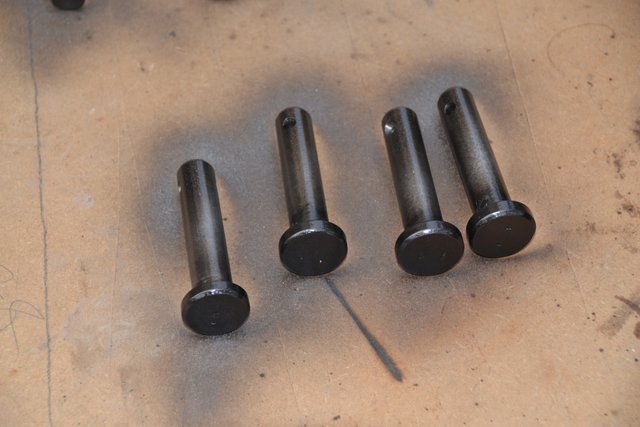

Fabrication des axes





Mise en peinture des vérins.


A bientôt


avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par 2m24 le 5/4/2013, 21:53

superbe et bonne chance pour ton chargeur

2m24
Résident permanent

Nombre de messages : 131
Localisation : Belgique , province de Liège
Date d'inscription : 22/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par GORDINI007 le 6/4/2013, 07:09



Bonjour
Tout est propre et bien rangé chez toi ! super!
si je faisais des photos de mon atelier .... affraid

MERCI pour les photos ! cheers
a+
JP
avatar
GORDINI007
Modérateur
Modérateur

Nombre de messages : 41348
Age : 62
Localisation : MANDUEL(GARD)
Tracteurs : MF 142A Lamborghini 340
Date d'inscription : 01/06/2007

Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 07:33

Bonjour
Une question que je me pose : quelle jeu faut il latéralement entre flasque et vérin ? coté fut du vérin de 5o mm 2 rondelles de 3 mm de chaque coté =62mm, écartement entre joues 68 mm soit 6 mm de jeu
A l’autre extrémité des bras 5 à 6 mm de jeu de chaque coté
Peut on réduire ce jeu ?
Merci de votre aide

A bientot

avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 07:43

Bonjour
Mon atelier est tout petit, entre la moto et les modèles réduit d’avion , il me reste peut de place
Je suis très vite débordé donc rangement indispensable
Projet pour un garage de 9m x5
A bientôt
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par mcgyver le 6/4/2013, 08:46

@joel41 a écrit:Bonjour
Une question que je me pose : quelle jeu faut il latéralement entre flasque et vérin ? coté fut du vérin de 5o mm 2 rondelles de 3 mm de chaque coté =62mm, écartement entre joues 68 mm soit 6 mm de jeu
A l’autre extrémité des bras 5 à 6 mm de jeu de chaque coté
Peut on réduire ce jeu ?
Merci de votre aide

A bientot



Bonjour a tous !
Oui ,en intercalant des rondelles de 3 mm
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 09:52

mcgyver à ecrit:
Bonjour a tous !
Oui ,en intercalant des rondelles de 3 mm

Bonjour
Merci pour ta réponse
Mais justement ne faut' il pas prévoir du jeu pour ne pas user prématurément le piston du vérin, car le châssis manque peut être de parallélisme.
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par mcgyver le 6/4/2013, 10:05

car le châssis manque peut être de parallélisme.
Pourquoi ?
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 10:20

pourquoi ?


Les montants de 70x70 du chassis perdent leur equerrage, du fait des 2 plats acier de12x90 n° 19 de la notice, qui les brident : perte sur l'écartement de 10 mm entre les 2 tubes de 70 mm
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par mcgyver le 6/4/2013, 10:38

Ce sont les raidisseurs (pour éviter le basculement AV/AR )
Peux tu montrer pourquoi ça ne va pas ?
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 10:54

Ce sont les raidisseurs (pour éviter le basculement AV/AR )

Sur la partie avant du tracteur est prévu une cornière de 90x90 avec 2 joues, la largeur de cet ensemble mesure 715 mm , 2 plats acier de 12x90 long 1100 sont fixés avec 4 boulons qui sont repris sur les montants au niveau des articulations des bras dont l’ écartement est de 900 mm
Donc une extrémité 715 mm et l’autre 900mm il va se produire des déformations car les plats acier ne pourront pas tout absorber, ou alors le prévoir mais de combien ?[quote]

De ce fait les montants de 70x70 du batit se reserrent!

solution :dessouder les tudes et les écarter de 5mm chacun , pour avoir le meme écartement haut et bas

avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par mcgyver le 6/4/2013, 11:27

Mets des photos stp
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 11:48

Mets des photos stp[quote]

ok

manque 100 mm de chaque coté (la cornière est plus courte: 710mm
donc les fers plats se cintrent et resserent le batit)

avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par mcgyver le 6/4/2013, 12:00

OK là ,c'est plus clair
Ben ...Soit contre-couder les fers plats (comme une manivelle ) pour gagner 50 mm
Soit caler de 50 sur les attaches hautes
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 12:50

Oui ce serait logique , mais selon le Chenillard il faut conserver l' effet de bridage (torsion du fer plat ) pour éviter l' écartement des montants (tubes de 70x70) en cas de surcharge du godet , d' ou retour à ma premiere question ? Jeu latérale entre vérin et joues, ou construire les 2 montants en faux equerre
bon je suis un peu tatillon cela n'a peut être pas d'importance.
merci pour tes conseilles
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par mcgyver le 6/4/2013, 12:58

Jeux latéral le plus petit possible via du calage car les vérins ne doivent pas travailler au coulissement latéral
Par contre ,j'ai un doute sur le défaut de parallélisme entre le haut et le bas de tes montants
Les fers plats même contraints ne devraient pas faire bouger tes montants en tube
de 70 x70 ,surtout si c'est du tube épais (5 mm)
avatar
mcgyver
Modérateur
Modérateur

Nombre de messages : 9511
Localisation : gard 30
Date d'inscription : 21/01/2011

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par joel41 le 6/4/2013, 13:15

si: les montants se rapprochent bien de 10 mm j'ai fait un montage à blanc sur le tracteur, la partie basse qui relie les tubes de 70x70 est un U de 50x100 (profil ouvert pas de résistance à la flection)
voir?: souder une equerre de chaque coté au pied des tubes de 70,
avatar
joel41
Membre chanceux

Nombre de messages : 34
Age : 66
Localisation : 41
Tracteurs : ISEKI TU1500
Date d'inscription : 30/03/2013

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

chargeurplus Re: kit : chargeur terre de chez BACH ALU

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 3 1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
