Relevage pour Pony avec un cric hydraulique

Message par jr le 4/2/2012, 17:01

Auteur: Le Poudal








Bonjour a tous

Voila mon Pony étant équipé d'un relevage manuel avec assistance des ressorts j'étais un peu limité sur le poids a lever
j'ai donc fabriqué un relevage on va dire manuel mais hydraulique...
je m'explique, j'ai déposé les ressorts et la bielle entre le relevage et le bras de levier,

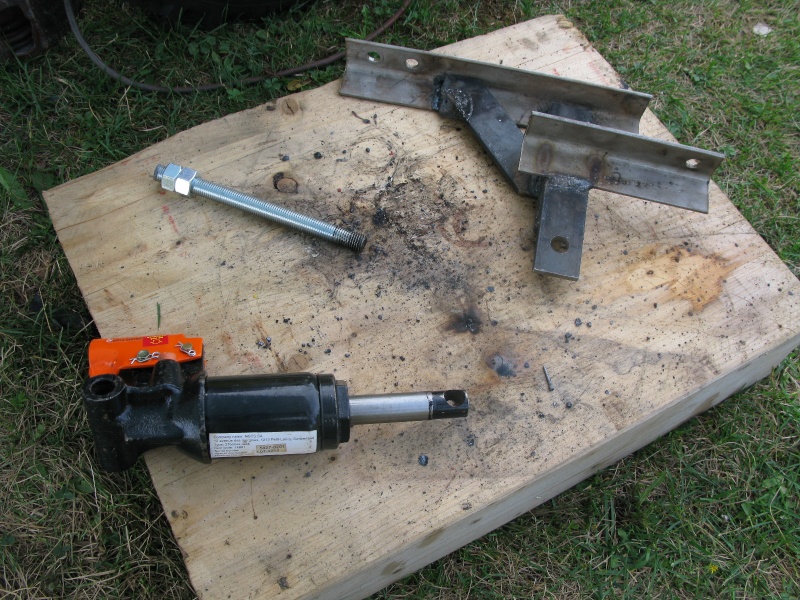

Ensuite avec le vérin d'un cric hydraulique (30€ au magasin) .... mais quelques photos mieux qu 'un grand discours ....


Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.





Ensuite j'ai modifié la pièce situé sur l'axe de relevage...

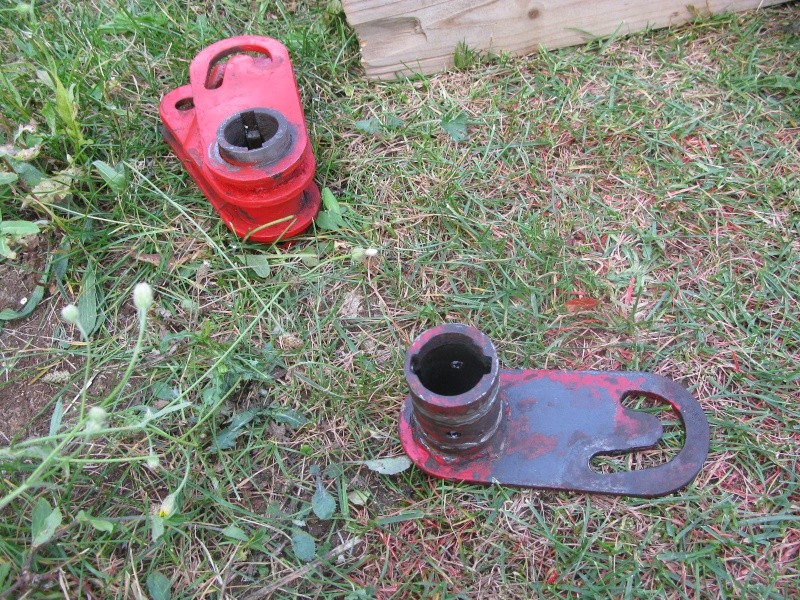

En haut de la photo la pièce d'origine, en bas celle que je suis en train de modifier pour garder la partie circulaire avec les clavettes

Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.



montage a blanc avant soudure avec les 2 pieces usiné pour l'occasion (merci beau frère) qui joueront le rôle de levier


Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.




Une fois souder

Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.





Le levier de pour la montée (et oui il faut pomper) et la commande pour la descente du relevage que j'ai un petit peu adapté pour que se soit plus facile a actionner

Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.


Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.





Avec l’attelage 3 points en cours de réalisation

Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.



Agrandir cette imageRéduire cette image Cliquez ici pour la voir à sa taille originale.


En terme de capacité de levage pour l’instant j'ai essayé qu'une balle de foin de 1,2m de diamètre par 1,2m de haut je ne sais pas combien elle pèse (peux être 150 kg ou 200kg)... sa lève sans problème par contre je sans bien que l'avant du tracteur voudrait bien lever lui aussi. Petite précision pour la balle de foin j'avais mis la chaine au niveau des manilles, sa levé moins haut mais on peux lever plus lourd.
